ماذا يعني PA6؟ شرح البولي أميد 6

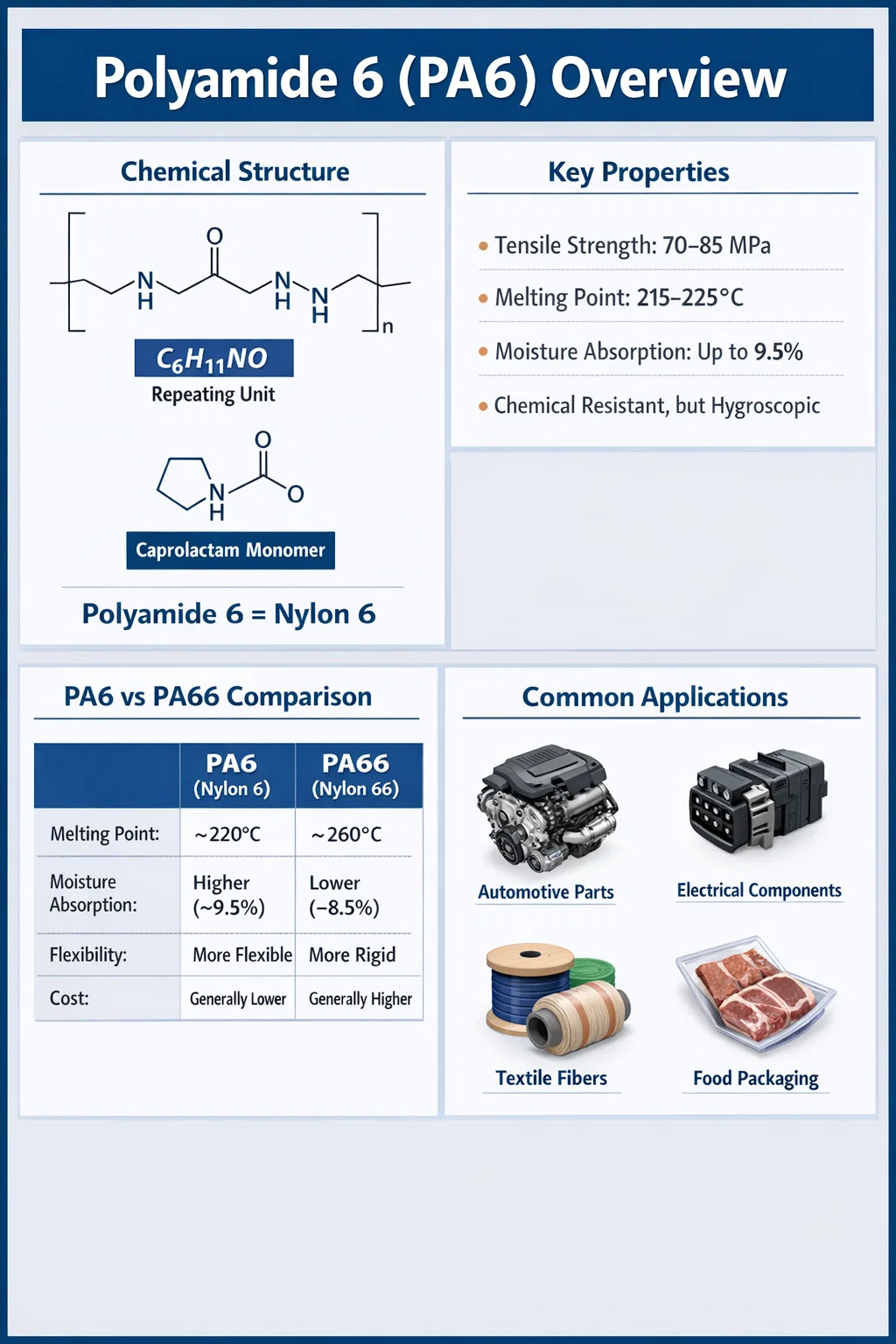

ماذا يعني PA6؟

PA6 تعني بولي أميد 6، وهو بوليمر ترموبلاستيكي شبه بلوري يتم إنتاجه عن طريق بلمرة فتح الحلقة للكابرولاكتام. وهو ينتمي إلى عائلة النايلون الأوسع وهو أحد أكثر المواد البلاستيكية الهندسية استخدامًا على نطاق واسع في العالم. يشير الرقم "6" إلى ذرات الكربون الست الموجودة في وحدة المونومر المتكررة المشتقة من الكابرولاكتام (C₆H₁₁NO). يُشار إلى PA6 أيضًا عادةً باسم النايلون 6، ويصف كلا المصطلحين نفس المادة الأساسية.

في السياقات الصناعية والتقنية، يتم استخدام PA6 والبولي أميد 6 بالتبادل. ستجده مصنفًا على أنه PA6 في أوراق البيانات الهندسية، وعلى أنه نايلون 6 في قوائم المنتجات التجارية، وأحيانًا على أنه بولي كابرولاكتام في الأدبيات العلمية. بغض النظر عن الملصق، تشير كل هذه الأسماء إلى نفس بنية العمود الفقري للبوليمر والتي يتم تحديدها من خلال تكرار الروابط الأميدية (-CO-NH-) على طول سلسلة البوليمر.

على الصعيد العالمي، يعد البولي أميد 6 واحدًا من أكثر المواد البلاستيكية الحرارية الهندسية استهلاكًا. حجم الإنتاج السنوي يتجاوز 4 مليون طن متريوتعتبر هذه المادة جزءًا لا يتجزأ من الصناعات التي تتراوح من صناعة السيارات والإلكترونيات إلى المنسوجات وتغليف المواد الغذائية. إن فهم ما يمثله PA6 ليس سوى نقطة البداية — فالكيمياء وخصائص الأداء وسلوك المعالجة تحدد سبب هيمنته التجارية.

الكيمياء وراء البولي أميد 6

يتم تصنيع البولي أميد 6 من خلال البلمرة التحللية لفتح الحلقة لـ ε-كابرولاكتام، وهو أميد حلقي. تختلف هذه العملية بشكل أساسي عن البولي أميد 66 (PA66)، والذي يتم تصنيعه عن طريق بلمرة التكثيف لمونومرين منفصلين — هيكساميثيلينديامين وحمض الأديبيك. إن أصل المونومر الفردي لـ PA6 يمنحه بنية سلسلة أكثر اتساقًا وأكثر مرونة قليلاً مقارنةً بـ PA66.

المجموعة الأميدية (-CONH-) المتكررة على طول العمود الفقري PA6 مسؤولة عن العديد من خصائصها الرئيسية، بما في ذلك:

• رابطة هيدروجينية قوية بين الجزيئات، مما يساهم في الصلابة الميكانيكية ونقطة الانصهار العالية
• تقارب جزيئات الماء، مما يؤدي إلى امتصاص الرطوبة (الاسترطابية) مما يؤثر على استقرار الأبعاد
• المقاومة الكيميائية للزيوت والشحوم والوقود ومعظم المذيبات العضوية
• الحساسية للأحماض والقواعد القوية، والتي يمكنها تحلل الرابطة الأميدية

تتراوح درجة التبلور في البولي أميد 6 عادةً من 35% إلى 45%، اعتمادًا على ظروف المعالجة. ترتبط التبلور العالي بصلابة وقوة ومقاومة كيميائية أكبر، بينما يعزز التبلور المنخفض صلابة ومرونة الصدمات. يمكن ضبط هذا التوازن من خلال عوامل النواة ومعدلات التبريد وبروتوكولات التلدين أثناء التصنيع.

يختلف الوزن الجزيئي لدرجات PA6 التجارية بشكل كبير. عادةً ما تحتوي درجات القولبة بالحقن القياسية على أوزان جزيئية متوسطة العدد (Mn) في نطاق 15000 إلى 40000 جم/مولفي حين أن المتغيرات من فئة الألياف والفيلم يمكن أن تصل إلى أوزان جزيئية أعلى لتلبية متطلبات الشد والاستطالة المحددة.

الخصائص الفيزيائية والميكانيكية الرئيسية لـ PA6

إن ملف أداء مادة البولي أميد 6 يجعلها واحدة من أكثر المواد البلاستيكية الحرارية الهندسية تنوعًا المتاحة. يلخص الجدول التالي الخصائص النموذجية لـ PA6 غير المملوء من الدرجة القياسية في حالة الجفاف أثناء التشكيل (DAM):

إحدى الخصائص التي تتطلب اهتمامًا دقيقًا هي امتصاص الرطوبة. يمتص PA6 الرطوبة من البيئة، وعند التشبع (محتوى الرطوبة المتوازن، أو EMC)، تتغير الخصائص بشكل كبير. يمكن أن تنخفض قوة الشد بمقدار 20–30%، في حين تتحسن مقاومة الصدمات والاستطالة عند الكسر. وهذا يعني أن أجزاء PA6 التي تم اختبارها في حالة مشروطة (رطبة) تتصرف بشكل مختلف تمامًا عن نفس الأجزاء التي تم اختبارها مباشرة بعد التشكيل (جافة). ويجب على المهندسين أن يأخذوا هذا في الاعتبار عند التصميم للتطبيقات الهيكلية.

السلوك الحراري

يتمتع البولي أميد 6 بنقطة انصهار تبلغ حوالي 220°C، مما يضعه بشكل مريح في نطاق البلاستيك الهندسي متوسط الحرارة. تبلغ درجة حرارة انحراف الحرارة (HDT) تحت حمل 1.8 ميجا باسكال حوالي 55 –65° درجة مئوية للدرجات غير المملوءة، ولكن هذا يزداد بشكل كبير مع تقوية الألياف الزجاجية — يمكن لـ PA6 المملوء بالزجاج بنسبة 30% تحقيق HDT قدره 200°ج أو أعلى. وهذا يجعل PA6 المعزز مناسبًا لتطبيقات السيارات الموجودة أسفل غطاء المحرك حيث يكون التعرض للحرارة حقيقة يومية.

PA6 مقابل PA66: كيف يختلفان ومتى تختار كل منهما

البولي أميد 6 والبولي أميد 66 هما درجتا النايلون الأكثر أهمية تجاريًا، ويتم مقارنتهما بشكل متكرر. على الرغم من أنهما يشتركان في عائلة كيميائية مماثلة، إلا أن اختلافاتهما مهمة في التطبيقات الحقيقية.

بالنسبة لمعظم التطبيقات ذات الأغراض العامة — السلع الاستهلاكية، والأغلفة غير الهيكلية، والألياف النسيجية — فإن PA6 هو الخيار المفضل بسبب تكلفته المنخفضة، وتدفقه الأفضل أثناء عملية القولبة بالحقن، وجماليات السطح الفائقة. بالنسبة لتطبيقات السيارات أو التطبيقات الصناعية الصعبة التي تتطلب التعرض المستمر لدرجات حرارة أعلى من 150° درجة مئوية، يتمتع PA66 بميزة. ومع ذلك، باستخدام حزم التثبيت وتعزيز الزجاج، يمكن تصميم PA6 لسد جزء كبير من فجوة الأداء هذه.

الدرجات والتركيبات الشائعة للبولي أميد 6

PA6 الخام غير المملوء هو مجرد خط الأساس. يتضمن المشهد التجاري العشرات من الدرجات المعدلة المصممة لتحقيق أهداف أداء محددة. الفئات الرئيسية هي:

ألياف زجاجية معززة PA6

تؤدي إضافة الألياف الزجاجية بأحمال 15% أو 30% أو 50% بالوزن إلى تحويل PA6 إلى مادة هيكلية. عادةً ما توفر درجة PA6 المملوءة بالزجاج بنسبة 30% قوة شد تبلغ 160–180 ميجا باسكال ومعامل انثناء يبلغ 8000–10000 ميجا باسكال — ما يقرب من ثلاثة إلى أربعة أضعاف صلابة الراتنج الأساسي غير المملوء. يعد هذا البديل المعزز خيارًا قياسيًا للأقواس الهيكلية وأغطية المحرك والمبيتات الكهربائية والمشابك الحاملة في مجموعات السيارات.

مثبط اللهب PA6

بالنسبة للتطبيقات الكهربائية والإلكترونية، تتضمن درجات مثبطات اللهب (FR) من البولي أميد 6 إضافات خالية من الهالوجين أو هالوجينية لتحقيق تصنيفات UL 94 V-0 عند سماكات جدار محددة، غالبًا ما تصل إلى 0.4 مم. تعتبر هذه الدرجات بالغة الأهمية لأغلفة قواطع الدائرة وقواعد التتابع وأجسام الموصلات والمكونات الأخرى حيث يجب تقليل مخاطر الاشتعال وفقًا لمعايير IEC 60695 وUL.

PA6 المعدل بالتأثير

تعمل عملية تقوية المطاط عبر المعدلات المرنة مثل EPDM أو البولي أوليفينات المطعمة بأنهيدريد الماليك على تحسين مقاومة الصدمات في درجات الحرارة المنخفضة بشكل كبير. يمكن لدرجات PA6 فائقة المتانة تحقيق قيم تأثير شاربي المحززة لـ 50–80 كيلوجول/م² مقارنة بـ 5–8 كيلوجول/م² من الدرجات القياسية. تُستخدم هذه التركيبات في السلع الرياضية، وأغطية الأدوات، ومكونات مصدات السيارات.

PA6 المستقر بالحرارة

يتعرض PA6 القياسي للتحلل التأكسدي الحراري فوق 100°C في سيناريوهات التعرض طويلة الأمد. تشتمل الدرجات المستقرة بالحرارة على أنظمة تثبيت أمينية تعتمد على النحاس أو معوقة لإطالة عمر الخدمة المستمر عند درجات حرارة 120–130° درجة مئوية. وينطبق هذا على مشعبات سحب الهواء ومكونات نظام التبريد والأجزاء الأخرى القريبة من الأنظمة الفرعية للسيارات المولدة للحرارة.

درجات الألياف المملوءة بالمعادن وألياف الكربون

يتم إضافة الحشوات المعدنية مثل التلك أو الولاستونيت لتحسين الاستقرار الأبعادي والصلابة وصلابة السطح بتكلفة أقل مقارنة بالألياف الزجاجية. يوفر PA6 المقوى بألياف الكربون صلابة محددة استثنائية ويتم تحديده بشكل متزايد في التطبيقات الهيكلية خفيفة الوزن في مجال الطيران والمعدات الرياضية عالية الأداء، على الرغم من أن تكاليف المواد أعلى بكثير.

كيفية معالجة PA6: طرق التصنيع

يعتبر البولي أميد 6 متوافقًا مع مجموعة واسعة من طرق معالجة البوليمر، مما يساهم بشكل كبير في تنوعه التجاري. يعتمد اختيار طريقة المعالجة على هندسة المنتج المقصودة ومتطلبات الاستخدام النهائي.

صب الحقن

تعتبر عملية القولبة بالحقن هي طريقة المعالجة السائدة لـ PA6 في التطبيقات الهندسية. تتراوح درجات حرارة الذوبان النموذجية من 240°ج إلى 280°ج، مع درجات حرارة القالب 60–100° درجة مئوية المستخدمة للتحكم في التبلور والتشطيب السطحي. التجفيف المسبق ضروري: يجب تجفيف حبيبات PA6 إلى نسبة رطوبة أقل من 0.2% قبل المعالجة لمنع التحلل المائي أثناء التشكيل، مما يسبب فقدان الوزن الجزيئي، وعيوب السطح (البقع، والخطوط)، وانخفاض الخصائص الميكانيكية. يعد التجفيف عند درجة حرارة 80°C لمدة 4–6 ساعات في مجفف مزيل للرطوبة ممارسة قياسية.

البثق

يتم ضغط PA6 على نطاق واسع في مقاطع وأنابيب وقضبان وأفلام وصفائح. يتم استخدام PA6 من الدرجة الفيلمية على نطاق واسع في تغليف المواد الغذائية كطبقة حاجزة، وذلك بسبب خصائصه الممتازة في حاجز الأكسجين والرائحة. توفر الأفلام متعددة الطبقات المبثوقة بشكل مشترك والتي تجمع بين PA6 وطبقات البولي إيثيلين أو البولي بروبيلين حلول تعبئة وتوازن بين المرونة وأداء الحاجز وقابلية الختم الحراري. يحقق فيلم PA6 معدلات نقل الأكسجين أقل من 30 سم مكعب·مل/100 بوصة²·يوم في ظل الظروف الجافة.

الغزل المنصهر لإنتاج الألياف

تعتمد صناعة النسيج على ألياف PA6 المغزولة بالذوبان (ألياف النايلون 6) للجوارب والملابس الرياضية وملابس السباحة والسجاد والأقمشة الصناعية. تتضمن عملية الغزل المنصهر بثق PA6 المنصهر من خلال المغازل، يليه الرسم والتركيب لتحقيق قيم المتانة والاستطالة المستهدفة. تتميز خيوط PA6 التجارية عادةً بمتانة في نطاق 4–7 جم/دينيرمما يجعلها متينة ومقاومة للتآكل ومرنة تحت الضغط الميكانيكي المتكرر.

التشكيل بالنفخ والتشكيل الدوراني

تُستخدم درجات النفخ المتخصصة من PA6 لإنتاج خطوط الوقود وخزانات السوائل ومكونات السيارات المجوفة حيث يكون الجمع بين المقاومة الكيميائية والسلامة الميكانيكية مطلوبًا. يتم تطبيق القولبة الدورانية بمسحوق PA6 في الحاويات الصناعية والأغلفة المتخصصة، على الرغم من أن هذا أقل شيوعًا منه بالنسبة لدرجات البولي إيثيلين.

التطبيقات الرئيسية لـ PA6 في جميع الصناعات

يعتبر نطاق تطبيق البولي أميد 6 واسعًا بشكل استثنائي. فيما يلي الصناعات الأولية وتطبيقات الاستخدام النهائي المحددة حيث يكون PA6 مادة قياسية أو مفضلة.

صناعة السيارات

يعد قطاع السيارات أكبر مستهلك منفرد لـ PA6 من الدرجة الهندسية، حيث يمثل ما يقرب من 35–40% من إجمالي استهلاك البلاستيك الهندسي PA6. تشمل المكونات الرئيسية للسيارات المصنوعة من مادة PA6 المقواة بالزجاج أو المستقرة حرارياً ما يلي:

• مشعبات سحب الهواء والرنانات
• أغطية المحركات وأحواض الزيت (على منصات مختارة)
• أغلفة أنظمة التبريد وأجسام الترموستات
• أقواس الدواسة وأدلة الكابلات
• موصلات خطوط الوقود وقنوات السوائل
• المشابك الهيكلية وبطانات التثبيت وآليات مقبض الباب

لا يزال انتقال صناعة السيارات نحو تصميم المركبات خفيفة الوزن (لتحسين كفاءة استهلاك الوقود وتقليل انبعاثات ثاني أكسيد الكربون₂) يدفع إلى استبدال المكونات المعدنية بـ PA6 المقوى بالزجاج — وهو اتجاه يوصف عادة باسم "استبدال المعادن". تحتوي السيارة الحديثة النموذجية على ما بين 15 و 25 كجم من مواد البولي أميد، حيث يمثل PA6 وPA66 حصة الأغلبية.

التطبيقات الكهربائية والإلكترونية (E&E)

تُستخدم PA6 من الدرجة FR والأغراض العامة على نطاق واسع في المكونات الكهربائية بسبب مزيجها من القوة الميكانيكية واستقرار الأبعاد وخصائص العزل الكهربائي. تتجاوز المقاومة السطحية لـ PA6 10¹³ Ω، وقوتها العازلة عادة ما تكون 14–16 كيلو فولت/مم، مما يجعلها مناسبة تمامًا لأغلفة الموصلات، وحاويات المرحل، وقواعد قواطع الدائرة، والكتل الطرفية، ونوى بكرة المحرك.

تطبيقات النسيج والألياف

على أساس الحجم، تعد الألياف في الواقع أكبر تطبيق للبولي أميد 6 على مستوى العالم، حيث تستهلك ما يقرب من 60–65% من إجمالي إنتاج PA6. تظهر ألياف النايلون 6 في الجوارب والملابس الداخلية والملابس الرياضية وأقمشة التنجيد والسجاد. إن مقاومة التآكل المتميزة والاسترداد المرن لألياف PA6 تجعلها ذات قيمة خاصة في ألياف وجه السجاد، حيث تتنافس مع PA66 والبوليستر.

تغليف المواد الغذائية

يعد فيلم PA6 مادة أساسية في تغليف المواد الغذائية المرنة، وخاصة اللحوم المعبأة تحت الفراغ والجبن والأطعمة المصنعة. إن خصائصه الحاجزة المتفوقة مقارنة بالبولي أوليفينات تمنع دخول الأكسجين مما يؤدي إلى التلف التأكسدي، مما يطيل مدة الصلاحية بشكل كبير. تتميز أفلام التغليف المعتمدة على PA6 أيضًا بمقاومة ممتازة للثقب ويمكنها تحمل البسترة والمعالجة المعوجة عند درجات حرارة تصل إلى 121° درجة مئوية.

السلع الصناعية والاستهلاكية

يستخدم PA6 على نطاق واسع في أغلفة الأدوات الكهربائية، والمعدات الرياضية (روابط التزلج، وأجهزة التسلق، ومكونات الدراجات)، ومكونات الناقلات الصناعية، والتروس والبطانات، والروابط البلاستيكية وأنظمة إدارة الكابلات، والتجهيزات الهوائية. إن مزيجها من المتانة ومقاومة التآكل وقابلية التصنيع يجعلها خيارًا عمليًا لكل من أجزاء الإنتاج الضخم المصبوبة بالحقن والمخزون شبه النهائي المُشكل آليًا.

فهم حساسية الرطوبة للبولي أميد 6

تعد إدارة الرطوبة أحد أهم الجوانب العملية للعمل مع PA6، وتؤثر على كل من أداء المعالجة والاستخدام النهائي. PA6 هو مادة استرطابية — يمتص الماء من البيئة المحيطة حتى يصل إلى التوازن مع الرطوبة النسبية المحيطة.

عند رطوبة نسبية 50% و23°C (حالة مشروطة نموذجية وفقًا لمعيار ISO 1110)، يمتص PA6 ما يقرب من 2.5–3.0% رطوبة بالوزن. وعند التشبع الكامل (الغمر في الماء)، ترتفع هذه النسبة إلى حوالي 9–10%. تؤثر مستويات الرطوبة هذه بشكل مباشر على:

• الاستقرار الأبعادي: يُظهر PA6 تغيرًا في الأبعاد (تورمًا) مع ارتفاع محتوى الرطوبة، مع تمدد خطي يبلغ حوالي 0.7–1.0% لكل بالمائة من الرطوبة الممتصة. بالنسبة للمكونات ذات الملاءمة الدقيقة، يجب أن يؤخذ ذلك في الاعتبار عند التسامح.
• قوة الشد ومعامل المرونة: ينخفض كلاهما مع امتصاص الرطوبة، حيث يعمل الماء كملين عن طريق تعطيل الروابط الهيدروجينية بين الجزيئات.
• مقاومة الصدمات: يتحسن مع زيادة محتوى الرطوبة، بسبب زيادة الليونة. يعتبر PA6 المكيف أكثر صلابة بشكل ملحوظ من DAM PA6 في اختبارات التأثير في درجات الحرارة المنخفضة.
• جودة المعالجة: تنتج الحبيبات الرطبة المعالجة دون تجفيف كافٍ أجزاءً بها عيوب سطحية، وفراغات، ووزن جزيئي منخفض، وخصائص ميكانيكية معرضة للخطر.

يجب على المهندسين الذين يحددون PA6 للتطبيقات الهيكلية أن يشيروا دائمًا إلى البيانات الميكانيكية المشروطة (عند محتوى الرطوبة المتوقع في الخدمة) بدلاً من القيم الجافة كما تم تشكيلها لتجنب المبالغة في تقدير الأداء أثناء الخدمة.

الاستدامة وإعادة تدوير PA6

تعد الاستدامة بُعدًا بالغ الأهمية بشكل متزايد لاختيار المواد، ويتمتع البولي أميد 6 بنهاية عمر أكثر ملاءمة من العديد من المواد البلاستيكية الهندسية الأخرى. يمكن إعادة تدوير PA6 ميكانيكيًا — إعادة صهره وإعادة معالجته إلى أجزاء جديدة — مع بعض التدهور في الوزن الجزيئي والخصائص، خاصة بعد دورات معالجة متعددة. يتم جمع الخردة الصناعية وPA6 بعد الاستهلاك من ألياف السجاد وشباك الصيد ونفايات المنسوجات وإعادة تدويرها على نطاق واسع في العديد من البرامج في جميع أنحاء العالم.

تعتبر إعادة التدوير الكيميائي مفيدة بشكل خاص لـ PA6 مقارنة بـ PA66. نظرًا لأن PA6 مصنوع من مونومر واحد (كابرولاكتام)، فيمكن إزالة بلمرته مرة أخرى إلى كابرولاكتام نقي من خلال التحلل المائي أو تحلل السكر، ويمكن بعد ذلك إعادة بلمرة المونومر المستعاد إلى PA6 عالي الجودة. إن مسار إعادة التدوير ذو الحلقة المغلقة هذا يعمل تجاريًا بالفعل — تنتج الشركات بما في ذلك Aquafil Econyl، وهي ألياف PA6 متجددة مصنوعة من نفايات ما بعد الاستهلاك مثل شباك الصيد المهملة وألياف السجاد، مع بصمة كربونية أقل بكثير من الإنتاج البكر.

تشير تقييمات دورة الحياة إلى أن إنتاج 1 كجم من PA6 البكر يتطلب ما يقرب من 120–130 ميجا جول من الطاقة وتولد حوالي 6 –8 كجم من الانبعاثات المكافئة لثاني أكسيد الكربون₂. يقلل PA6 المعاد تدويره هذه الأرقام بنسبة 50–80% اعتمادًا على طريق إعادة التدوير، مما يجعله واحدًا من البوليمرات الهندسية الأكثر قابلية لإعادة التدوير من وجهة نظر كيميائية.

ويجري أيضًا تطوير الكابرولاكتام الحيوي، المشتق من المواد الأولية النباتية، بشكل نشط كطريق لتقليل اعتماد إنتاج PA6 على الوقود الأحفوري، على الرغم من أن النطاق التجاري لا يزال محدودًا حتى الآن.

القيود واعتبارات التصميم لـ PA6

على الرغم من أن البولي أميد 6 يوفر مزيجًا مقنعًا من الخصائص، إلا أنه ليس مناسبًا عالميًا لكل التطبيقات. يجب على المصممين والمهندسين أن يكونوا على دراية بالقيود التالية:

• التغير الأبعادي الناجم عن الرطوبة: كما تمت مناقشته، فإن التورم الاسترطابي يحد من الاستخدام في مجموعات التحمل المحكم المعرضة لرطوبة متفاوتة أو الغمر المباشر في الماء دون تعويض التصميم المناسب.
• تدهور الأشعة فوق البنفسجية: يتحلل PA6 غير المعدل تحت التعرض للأشعة فوق البنفسجية لفترة طويلة، مما يؤدي إلى طباشير السطح والهشاشة وتغيرات اللون. تعتبر الدرجات المستقرة بالأشعة فوق البنفسجية أو الطلاءات الواقية ضرورية للتطبيقات الخارجية.
• حساسية حمضية وقاعدية قوية: يتعرض PA6 للهجوم بواسطة الأحماض المعدنية المركزة (HCl، H₂SO₄) والقلويات القوية، والتي تعمل على تحلل الرابطة الأميدية وتسبب انقسام السلسلة. تتطلب التطبيقات التي تتضمن مثل هذه المواد الكيميائية مواد بديلة.
• الزحف تحت الحمل المستمر: مثل جميع المواد البلاستيكية الحرارية شبه البلورية، يُظهر PA6 زحفًا (تشوهًا بطيئًا تحت حمل ثابت)، والذي يجب أخذه في الاعتبار في التطبيقات الهيكلية طويلة المدى، خاصة عند درجات الحرارة المرتفعة أو في الحالات المكيفة.
• الانكماش والتشوه: يتمتع PA6 بانكماش قالب مرتفع نسبيًا (0.6–1.8% للدرجات غير المملوءة، و0.3–0.7% متباين الخواص للدرجات المملوءة بالزجاج)، الأمر الذي يتطلب تصميمًا دقيقًا للقالب والتحكم في معلمات المعالجة لتقليل الالتواء في الأجزاء المسطحة أو غير المتماثلة.

بالنسبة للتطبيقات التي تكون فيها هذه القيود بمثابة عوامل حاسمة، تشمل البدائل PA12 (امتصاص أقل للرطوبة)، أو POM (استقرار أبعاد أفضل)، أو PPS (مقاومة كيميائية وحرارية فائقة)، أو PEEK (أداء فائق ولكن بتكلفة أعلى بكثير).
