ما هو الفرق بين PA 6 و PA 12؟

PA 6 مقابل PA 12: لمحة عامة عن الفرق الأساسي

PA 6 (البولي أميد 6، المعروف أيضًا باسم النايلون 6) وPA 12 (البولي أميد 12، المعروف أيضًا باسم النايلون 12) كلاهما من المواد البلاستيكية الحرارية الهندسية من عائلة البولي أميد، لكنهما يختلفان بشكل كبير في التركيب الجزيئي، وامتصاص الرطوبة، والمقاومة الكيميائية، والخواص الميكانيكية، وسلوك المعالجة. يشير الرقم الموجود في أسمائهم إلى عدد ذرات الكربون في سلسلة المونومر — PA 6 مصنوع من الكابرولاكتام (6 ذرات كربون)، بينما PA 12 مشتق من اللورولاكتام (12 ذرة كربون). يؤدي هذا الاختلاف الهيكلي البسيط على ما يبدو إلى خلق سلوكيات مادية مختلفة بشكل كبير في التطبيقات في العالم الحقيقي.

باختصار: يوفر PA 6 صلابة أعلى وقوة ميكانيكية أفضل وتكلفة أقل، مما يجعله مثاليًا للمكونات الهيكلية والحاملة للأحمال. يتميز PA 12 بثبات الأبعاد وامتصاص الرطوبة المنخفض والمرونة، مما يجعله الخيار المفضل للأنابيب وخطوط الوقود والتطبيقات الخارجية حيث تكون مقاومة الرطوبة أمرًا بالغ الأهمية. عند إضافة تقوية الألياف الزجاجية — التشكيل مواد PA6 GF <TAG1> تتسع فجوة الأداء مع PA 12 في الصلابة بشكل أكبر لصالح PA 6.

التركيب الجزيئي وكثافة مجموعة الأميد

يكمن الفرق الأساسي بين PA 6 وPA 12 في مدى تكرار ظهور مجموعات الأميد (-CO-NH-) على طول العمود الفقري للبوليمر. في PA 6، تحدث رابطة أميد كل 6 ذرات كربون. في PA 12، تمتد المسافة إلى 12 ذرة كربون بين كل رابط أميد.

المجموعات الأميدية محبة للماء — فهي تجذب جزيئات الماء وترتبط بها من خلال الرابطة الهيدروجينية. وهذا يعني أن PA 6، بكثافة مجموعة الأميد الأعلى، يمتص رطوبة أكثر بكثير من PA 12. يمكن لـ PA 6 امتصاص ما يصل إلى 9–11% من الرطوبة عند التشبع بالماء، بينما يمتص PA 12 حوالي 1.5–2.5% فقط. وهذا ليس فرقًا بسيطًا — فهو يؤثر بشكل مباشر على استقرار الأبعاد والأداء الميكانيكي والخصائص الكهربائية طوال عمر خدمة المنتج.

تساهم السلسلة الأليفاتية الأطول في PA 12 أيضًا في زيادة حركة السلسلة وانخفاض درجة حرارة انتقال الزجاج. يظل PA 12 مرنًا حتى في درجات حرارة منخفضة تصل إلى -40°C، ولهذا السبب يتم استخدامه على نطاق واسع في وقود السيارات وخطوط الفرامل في تطبيقات المناخ البارد.

مقارنة العقارات الرئيسية: PA 6 مقابل PA 12

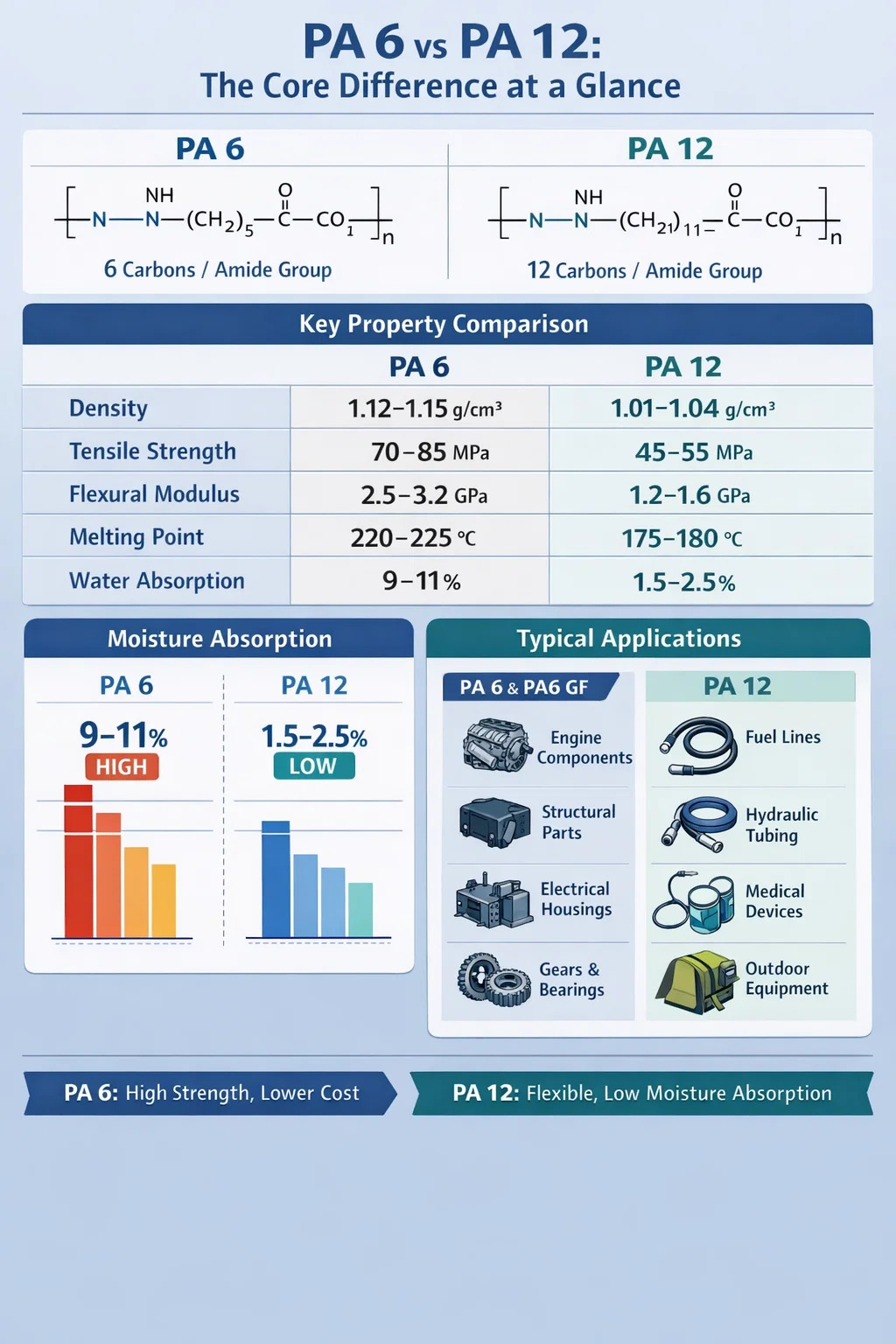

يوفر الجدول أدناه مقارنة فنية جنبًا إلى جنب لأهم خصائص المواد لمهندسي التصميم الذين يختارون بين هذين البولي أميدين.

امتصاص الرطوبة والاستقرار الأبعادي

يعد امتصاص الرطوبة أحد أهم العوامل التي تميز PA 6 عن PA 12 في الهندسة العملية. يمكن لأجزاء PA 6 تغيير أبعادها بما يصل إلى 1.5–2.0% في الطول لأنها تمتص الرطوبة الجوية بمرور الوقت بعد التشكيل. وهذا يجعل المكونات الدقيقة المصنوعة من PA 6 غير المقوى صعبة الاستخدام في مجموعات التسامح الضيق ما لم يتم أخذ التكييف في الاعتبار في التصميم أو يتم استخدام تقوية الألياف الزجاجية لقمع تغير الأبعاد.

وعلى النقيض من ذلك، يظهر PA 12 تغيرات في الأبعاد أقل من 0.5% في ظل نفس الظروف. وهذا يجعلها أكثر قابلية للتنبؤ بها في الخدمة وهو أحد الأسباب الرئيسية التي تجعل المصممين يختارون PA 12 للموصلات الهيدروليكية والتجهيزات الدقيقة والأنابيب ذات التجويف الصغير حيث يجب أن يظل الملاءمة والوظيفة متسقين عبر بيئات الرطوبة المتغيرة.

تؤثر الرطوبة أيضًا على الخواص الميكانيكية. قد يُظهر جزء PA 6 الذي تم اختباره جافًا كما هو مصبوب قوة شد تبلغ 80 ميجا باسكال، ولكن بعد التكييف لموازنة محتوى الرطوبة عند رطوبة نسبية 50%، يمكن أن ينخفض هذا إلى حوالي 55–60 ميجا باسكال. وهذه مقايضة معروفة يجب أخذها في الاعتبار عند تحديد PA 6 للتطبيقات الهيكلية. يُظهر PA 12 تباينًا أقل بكثير — تظل خواصه الميكانيكية المشروطة قريبة من قيمه الجافة، مما يبسط مواصفات المواد للمصممين.

PA 6 المقوى بالألياف الزجاجية: ما تقدمه مواد PA6 GF إلى الطاولة

عند إضافة الألياف الزجاجية إلى PA 6، تخضع مادة PA6 GF الناتجة (المتوفرة عادةً باسم PA6 GF15، PA6 GF30، PA6 GF50، وما إلى ذلك، حيث يشير الرقم إلى محتوى الألياف الزجاجية كنسبة مئوية من الوزن) لتحول كبير في الصلابة والقوة. تُعد هذه واحدة من استراتيجيات التعزيز الأكثر استخدامًا في هندسة البلاستيك.

كيف تُغيّر ألياف الزجاج أداء PA 6

PA6 GF30 (PA 6 المقوى بالألياف الزجاجية بنسبة 30%) هي الدرجة الأكثر تحديدًا. إنه يسلم:

• قوة الشد 170–190 ميجا باسكال، أكثر من ضعف ذلك الموجود في PA 6 غير المقوى
• معامل الانحناء لـ 8–10 جيجا باسكال، مقارنة بـ 2.5–3.2 جيجا باسكال لـ PA 6 الأنيق
• انخفاض امتصاص الرطوبة — الألياف الزجاجية نفسها لا تمتص الماء، لذا فإن امتصاص الرطوبة الفعال في المركب أقل بكثير منه في PA 6 النقي
• تحسين استقرار الأبعاد — يتم تقليل الالتواء والانكماش بعد القالب، على الرغم من أن الانكماش متباين الخواص يصبح اعتبارًا جديدًا بسبب اتجاه الألياف
• ترتفع درجة حرارة انحراف الحرارة إلى حوالي 200–210°ج (مقابل ~185°C لـ PA 6 الأنيق عند حمل 1.8 ميجا باسكال)

تُستخدم مواد PA6 GF على نطاق واسع في مشعبات سحب السيارات، وأغطية المحركات، والأقواس الهيكلية، والأغطية الكهربائية، ومكونات المضخات الصناعية. إن الجمع بين الصلابة العالية والمقاومة الجيدة للحرارة وتكلفة المواد الخام المنخفضة نسبيًا يجعل PA6 GF30 واحدًا من أكثر المركبات الهندسية فعالية من حيث التكلفة في السوق.

PA6 GF مقابل PA 12: مقارنة مباشرة

عند مقارنة مواد PA6 GF مع PA 12 غير المقوى، يصبح الاختيار أكثر دقة. سيتفوق PA6 GF30 على PA 12 بشكل كبير من حيث الصلابة ومقاومة الحرارة، لكن PA 12 سيظل يفوز من حيث المرونة والمقاومة الكيميائية للوقود والسوائل الهيدروليكية والصلابة في درجات الحرارة المنخفضة. إذا كان التطبيق يتطلب جزءًا هيكليًا صلبًا يعمل في درجات حرارة مرتفعة، فإن PA6 GF هو الفائز الواضح. إذا كان الجزء عبارة عن خط وقود مرن أو موصل معرض لسائل الفرامل ودرجات حرارة الشتاء البالغة -30° درجة مئوية، يظل PA 12 هو الخيار الصحيح.

المقاومة الكيميائية: حيث يتفوق PA 12

يتمتع PA 12 بمقاومة فائقة لمجموعة واسعة من المواد الكيميائية مقارنة بـ PA 6. إن انخفاض كثافة المجموعة الأميدية يجعلها أكثر مقاومة للتحلل المائي والهجوم من الأحماض والقلويات والمذيبات العضوية. وفي تطبيقات السيارات، يترجم هذا إلى مقاومة أفضل لـ:

• الوقود، بما في ذلك مخاليط الإيثانول (E10، E85) والديزل
• السوائل الهيدروليكية وسوائل الفرامل (DOT 4 و DOT 5.1)
• كلوريد الزنك وكلوريد الكالسيوم وأملاح الطرق
• شحوم السيارات وزيوت التشحيم

يعمل PA 6 بشكل مناسب في العديد من هذه البيئات ولكنه يمكن أن يظهر تشققًا إجهاديًا عند تعرضه لكلوريد الزنك تحت الحمل الميكانيكي — وهي ظاهرة تُعرف باسم تشقق الإجهاد البيئي (ESC). لقد كانت هذه مشكلة تاريخية مع مشابك وأقواس PA 6 في البيئات الموجودة أسفل غطاء المحرك حيث يوجد رذاذ الطريق الذي يحتوي على أملاح الطريق. يعتبر PA 12 أقل عرضة لهذا النوع من الفشل بشكل كبير.

بالنسبة للتطبيقات الصيدلانية وتطبيقات ملامسة الأغذية، يوفر PA 12 أيضًا مزايا تنظيمية في بعض الأسواق نظرًا لمحتواه المنخفض القابل للاستخراج وكيمياء السطح الأكثر استقرارًا بمرور الوقت.

اختلافات المعالجة بين PA 6 وPA 12

تتم معالجة كلتا المادتين من المواد البلاستيكية الحرارية في المقام الأول عن طريق القولبة بالحقن والبثق، ولكن نقاط انصهارهما المختلفة وحساسيتهما للرطوبة تؤدي إلى متطلبات معالجة مختلفة.

متطلبات التجفيف

بسبب امتصاصه العالي للرطوبة، فإن PA 6 حساس بشكل خاص للتحلل المائي أثناء المعالجة إذا لم يتم تجفيفه بشكل صحيح. ظروف التجفيف الموصى بها لـ PA 6 هي عادةً 80°ج لمدة 4–8 ساعات في مجفف مزيل للرطوبة لتحقيق نسبة رطوبة أقل من 0.2%. يؤدي الفشل في تجفيف PA 6 بشكل صحيح إلى ظهور علامات تباعد وانخفاض الوزن الجزيئي وضعف الخصائص الميكانيكية في الجزء المصبوب. تحمل مواد PA6 GF نفس متطلبات التجفيف.

يتطلب PA 12، مع قابليته المنخفضة للرطوبة، تجفيفًا أقل عدوانية — عادةً 80°C لمدة 2–4 ساعات يكفي. يمكن أن يوفر هذا ميزة كفاءة المعالجة في التصنيع بكميات كبيرة.

درجة حرارة الذوبان ودرجة حرارة القالب

تتم معالجة PA 6 عند درجات حرارة ذوبان تبلغ 240–280° درجة مئوية، بينما يعمل PA 12 عند درجة حرارة أقل تبلغ 200–240° درجة مئوية. يمكن أن تؤدي درجة حرارة المعالجة المنخفضة هذه لـ PA 12 إلى تقليل استهلاك الطاقة ووقت الدورة في بعض الحالات. ومع ذلك، فإن نقطة الانصهار المنخفضة لـ PA 12 تعني أيضًا أنها تتمتع بدرجة حرارة خدمة مستمرة أقل — وهو أمر ذو صلة عند تحديد الأجزاء للبيئات الحارة مثل مكونات السيارات الموجودة أسفل غطاء المحرك.

الانكماش والتشوه

ينكمش PA 6 غير المقوى بشكل متساوي الخواص بنسبة 1.0–1.5% تقريبًا أثناء التشكيل. تظهر مواد PA6 GF انكماشًا متباين الخواص — أقل في اتجاه التدفق (حوالي 0.2 – 0.5٪) وأعلى في الاتجاه العرضي (حوالي 0.6 – 1.2٪) — والذي يجب أخذه في الاعتبار في تصميم القالب لمنع الانحناء. يُظهر PA 12 انكماشًا معتدلًا يبلغ حوالي 0.8–1.5% ويتصرف بشكل أكثر قابلية للتنبؤ به في الأجزاء ذات الجدران الرقيقة نظرًا لمرونته المتأصلة.

الأداء الحراري والشيخوخة الحرارية طويلة الأمد

يتمتع PA 6 بنقطة انصهار أعلى (220–225°C) وأداء حراري أفضل بشكل عام من PA 12 (175–180°C). عند تعزيزها بالألياف الزجاجية، يمكن لمواد PA6 GF أن تعمل بشكل مستمر في درجات حرارة تصل إلى 130–150°ج (مع حزم تثبيت الحرارة)، مما يجعلها مناسبة للتطبيقات الموجودة أسفل غطاء المحرك للسيارات.

يتمتع PA 12، بنقطة انصهاره المنخفضة، بدرجة حرارة خدمة مستمرة تبلغ عادةً حوالي 100–110° درجة مئوية. بالنسبة للتطبيقات التي تتطلب التعرض المستمر لحرارة المحرك أو درجات الحرارة المحيطة المرتفعة، يمكن أن يكون هذا قيدًا غير مؤهل يدفع المصممين نحو مواد PA6 GF أو حتى البولي أميدات ذات درجة الحرارة الأعلى مثل PA 46 أو PPA.

تتوفر درجات مستقرة حرارياً لكلا المادتين. يتم تحديد درجات PA6 GF30 HS (المستقرة بالحرارة) بشكل شائع لمكونات المحرك حيث من المتوقع التعرض المستمر لـ 150°C، مع تحمل ذروات قصيرة المدى تصل إلى 170°C. تعمل درجات PA 12 المستقرة بالحرارة على توسيع الخدمة إلى حوالي 120°C مستمر — وهو تحسن، ولكنه لا يزال أقل من PA6 GF في التطبيقات المكافئة.

التطبيقات النموذجية: أين يتم استخدام كل مادة

تؤدي ملفات تعريف الخصائص المختلفة لمواد PA 6 وPA6 GF وPA 12 بشكل طبيعي إلى مجالات تطبيق مختلفة. يعكس التفصيل التالي أنماط الاستخدام في العالم الحقيقي عبر الصناعات الكبرى.

PA 6 وPA6 GF — مجالات التطبيق الأساسية

• السيارات: مشعبات السحب (PA6 GF30/GF50)، أغطية المحرك (PA6 GF30 HS)، أغلفة فلتر الهواء، مكونات حزام الأمان، أنظمة الدواسات، أغطية العجلات
• الكهرباء والإلكترونيات: أغلفة قواطع الدائرة، كتل الموصلات، مكونات المفاتيح الكهربائية، روابط الكابلات، أغلفة المحركات
• الآلات الصناعية: التروس، المحامل، البطانات، مكونات الحزام الناقل، أغلفة المضخات
• السلع الاستهلاكية: أغلفة الأدوات الكهربائية، ومكونات الدراجات، وإطارات الأمتعة، والسلع الرياضية
• النسيج: الخيوط والجوارب وأقمشة الملابس (ألياف PA 6 غير المقواة)

PA 12 — مجالات التطبيق الأساسية

• أنابيب السيارات: خطوط الوقود، خطوط الفرامل، الخطوط الهيدروليكية، أنابيب إدارة البخار، خطوط فرامل الهواء للشاحنات
• معالجة السوائل الصناعية: الأنابيب الهوائية، خطوط نقل المواد الكيميائية، توزيع الهواء المضغوط
• الأجهزة الطبية: مكونات القسطرة، مقابض الأدوات الجراحية، أغلفة أجهزة توصيل الأدوية
• الطباعة ثلاثية الأبعاد (SLS): مسحوق PA 12 هو المادة السائدة في التلبيد الانتقائي بالليزر بسبب سلوكه الثابت في الذوبان ومرونة ما بعد المعالجة
• في البحر وتحت سطح البحر: الأنابيب المرنة، وأغطية الكابلات، والمكونات السرية للبنية التحتية للنفط والغاز
• الأحذية: مكونات أحذية التزلج وأجزاء الأحذية الرياضية التي تتطلب المرونة في درجات حرارة تحت الصفر

اعتبارات التكلفة: الواقع الاقتصادي PA 6 مقابل PA 12

غالبًا ما تكون التكلفة عاملاً حاسماً في اختيار المواد، ويتمتع PA 6 بميزة كبيرة هنا. تبلغ تكلفة PA 12 عادةً 2–3 مرات أكثر للكيلوغرام الواحد من PA 6، وتتوسع هذه العلاوة بشكل أكبر عند مقارنة PA6 GF30 مع PA 12. يعكس فرق السعر اقتصاديات المواد الخام — اللورولاكتام (مونومر PA 12) هو مادة كيميائية أكثر تعقيدًا وأقل إنتاجًا على نطاق واسع من الكابرولاكتام (مونومر PA 6)، والذي يتم تصنيعه على نطاق واسع جدًا على مستوى العالم.

بالنسبة للمنتجات الاستهلاكية ذات الحجم الكبير أو مكونات السيارات الهيكلية حيث يمكن للتصميم استيعاب مواد PA 6 أو PA6 GF، فإن التوفير في التكاليف كبير. إن قيام شركة تصنيع سيارات كبيرة بإنتاج 500 ألف مشعب سحب سنويًا باستخدام PA6 GF30 بدلاً من ما يعادل PA 12 (إذا كان موجودًا بصلابة كافية) من شأنه أن يؤدي إلى توفير في المواد الخام يصل إلى ملايين الدولارات سنويًا.

لا يمكن تبرير تكلفة PA 12 إلا عندما تكون خصائصه المحددة — مقاومة الرطوبة، ومقاومة المواد الكيميائية، والمرونة، والأداء في درجات الحرارة المنخفضة — مطلوبة حقًا من قبل التطبيق. إن الإفراط في تحديد PA 12 حيث تكون مواد PA 6 أو PA6 GF كافية يعد تكلفة شائعة ولكنها غير ضرورية في برامج التصميم الأقل خبرة.

PA 6 وPA6 GF وPA 12 في التصنيع الإضافي

في سياق التصنيع الإضافي، وخاصة التلبيد الانتقائي بالليزر (SLS)، تهيمن PA 12 على سوق اندماج طبقة المسحوق. إن نقطة انصهارها المنخفضة ونطاق انصهارها الضيق وسلوك إعادة التصلب الملائم يجعل من السهل معالجتها في أنظمة SLS دون تدهور مفرط للمسحوق غير المستخدم بين عمليات البناء. مسحوق SLS التجاري الأكثر استخدامًا على نطاق واسع عالميًا — EOS PA 2200 — هو من الدرجة PA 12.

تم تكييف مواد PA 6 وPA6 GF بنجاح مع SLS، حيث يقدم العديد من الموردين الآن خلطات مسحوق تعتمد على PA6 معززة بخرز زجاجي أو ألياف كربون للحصول على صلابة أعلى. ومع ذلك، فإن نقطة الانصهار الأعلى لـ PA 6 ونافذة العملية الأضيق تجعلها أكثر تطلبًا في أنظمة SLS، ولم تحقق نفس اعتماد السوق مثل PA 12 في هذه العملية.

بالنسبة لنمذجة الترسيب المندمج (FDM)، تتوفر خيوط PA 6 ولكنها تتطلب أجهزة بثق عالية الحرارة (فوهة أعلى من 240 ° درجة مئوية) وأغطية بسبب ميل المادة إلى امتصاص الرطوبة والالتواء. يعمل PA 12 بشكل أفضل في بيئات FDM في الهواء الطلق نظرًا لانخفاض امتصاص الرطوبة والتصاق الطبقة بشكل أفضل عند درجات حرارة معالجة أقل.

الاستدامة وقابلية إعادة التدوير

كل من PA 6 وPA 12 عبارة عن مواد بلاستيكية حرارية ويمكن إعادة تدويرها نظريًا عن طريق إعادة الصهر، على الرغم من أن خواصها الميكانيكية تتدهور مع كل دورة معالجة بسبب انقسام السلسلة وانخفاض الوزن الجزيئي. في الممارسة العملية، يتم استخدام محتوى إعادة التدوير بعد الصناعة (PIR) بشكل أكثر شيوعًا في التطبيقات غير الحرجة مثل روابط الكابلات والأنابيب والأغلفة المصبوبة بالحقن.

يتمتع PA 6 بميزة كبيرة في إعادة تدوير المواد الكيميائية. يمكن استعادة الكابرولاكتام (مونومر PA 6) من نفايات PA 6 من خلال إزالة البلمرة وإعادة استخدامه في إنتاج البوليمر عالي الجودة. وقد قامت شركات مثل DSM (التي أصبحت الآن Envalior) وLanxess بتطوير عمليات تجارية لهذا الغرض. تعتبر عملية إعادة التدوير الكيميائي PA 12 أقل تطوراً وأقل نضجاً تجارياً.

من حيث البصمة الكربونية، يتحمل PA 12 عبئًا بيئيًا أعلى لكل كيلوغرام بسبب طريق التخليق الأكثر تعقيدًا لمونومرها. ومع ذلك، نظرًا لأن أجزاء PA 12 يمكن أن تدوم لفترة أطول في البيئات العدوانية دون التدهور الذي تسببه الرطوبة والمواد الكيميائية في PA 6، فإن تحليل دورة الحياة يفضل أحيانًا PA 12 في التطبيقات التي يزيل فيها الأعطال والاستبدالات المبكرة.

توجد إصدارات حيوية من كلتا المادتين. إن PA 6 الحيوي (باستخدام الكابرولاكتام المشتق بيولوجيًا من المواد الخام المتجددة مثل زيت الخروع) وPA 12 الحيوي (اللورولاكتام المشتق من زيت الخروع متاح تجاريًا منذ عقود، كما تنتجه شركة Evonik تحت العلامة التجارية Vestamid) كلاهما متاحان للمصممين الذين يسعون إلى تقليل الاعتماد على الوقود الأحفوري.

كيفية الاختيار بين PA 6 وPA6 GF وPA 12

وينبغي أن يكون القرار بين هذه المواد مدفوعًا بتقييم منهجي لمتطلبات التطبيق. يوفر الدليل التالي إطارًا أوليًا:

عندما لا يزال القرار غير واضح بعد هذا الفحص الأولي، فمن المفيد طلب عينات اختبار المواد من الموردين وإجراء اختبارات خاصة بالتطبيق، بما في ذلك التكييف مع محتوى رطوبة الخدمة المتوقع قبل قياس الخواص الميكانيكية. يؤدي اختبار PA 6 الجاف كما هو مصبوب مقابل PA 12 المكيف إلى تحريف المقارنة في اتجاه غير واقعي — قارن دائمًا المواد في ظل حالات تكييف مكافئة تمثل ظروف الخدمة الفعلية.
