هل PA6 مادة قوية؟ شرح الخصائص والتطبيقات

PA6 مادة قوية — مع تحذيرات مهمة

نعم، PA6 ( مادة البولي أميد 6 ، المعروف أيضًا باسم نايلون 6) هو حقًا لدائن حرارية قوية من الدرجة الهندسية. تتراوح قوة الشد في حالة الجفاف المقولب (DAM) عادةً من 70 إلى 85 ميجا باسكال ، ويجلس معامل الانحناء حولها 2500 إلى 3200 ميجا باسكال . تضعها هذه الأرقام بقوة في فئة البوليمرات الهيكلية القادرة على استبدال المكونات المعدنية في التطبيقات ذات الأحمال المعتدلة. ومع ذلك، فإن كلمة "قوي" لا تحكي سوى جزء من القصة. يعتبر الأداء الميكانيكي لـ PA6 حساسًا للغاية لامتصاص الرطوبة ودرجة الحرارة، والأهم من ذلك - ما إذا كان قد تم تقويته بالألياف الزجاجية. إن فهم هذه المتغيرات هو ما يفصل بين الاختيار الناجح للمواد وفشل التصميم المكلف.

عندما يشير المهندسون إلى مواد PA6 GF (PA6 مع تقوية الألياف الزجاجية، مثل PA6 GF30 أو PA6 GF50)، فإنهم يصفون نسخة مطورة بشكل كبير من البوليمر الأساسي. يمكن للدرجات المملوءة بالزجاج أن تدفع قوة الشد إلى الأعلى 180 ميجا باسكال ومعامل الانحناء بعدها 9000 ميجا باسكال ، مما يجعلها قابلة للحياة في البيئات الهيكلية والسيارات والصناعية الصعبة حيث من شأن PA6 غير المعزز أن ينحرف كثيرًا أو يزحف بمرور الوقت. تتناول هذه المقالة كلتا المادتين بالتفصيل، وتغطي البيانات الميكانيكية، والأداء الواقعي، والقيود، والمكان الذي تنتمي إليه كل درجة حقًا.

الخواص الميكانيكية الأساسية للPA6 غير المقوى

PA6 غير المقوى عبارة عن بوليمر شبه بلوري مع مزيج متوازن من المتانة والصلابة ومقاومة التآكل. يتم تعريف سلوكه الميكانيكي من خلال الخصائص الرئيسية التالية في ظل ظروف الجفاف المقولب في درجة حرارة الغرفة:

الاستطالة عند الكسر - 30 إلى 100% - يكشف عن إحدى أهم خصائص PA6: فهو لا ينكسر ببساطة تحت الحمل الزائد. إنه يتشوه، مما يوفر تحذيرًا قبل الفشل. هذا السلوك المرن يجعله خيارًا شائعًا للأجزاء التي يجب أن تمتص الصدمات أو تنجو من سوء الاستخدام العرضي دون أن تتحطم بشكل كارثي، مثل روابط الكابلات والمشابك والعلب الميكانيكية.

درجة حرارة انحراف الحرارة 65-80 درجة مئوية عند 1.8 ميجا باسكال يعد قيدًا ذا مغزى. يبدأ PA6 غير المعزز في فقدان صلابته قبل أن يصل إلى نقطة انصهاره التي تبلغ حوالي 220 درجة مئوية. بالنسبة للتطبيقات القريبة من مصادر الحرارة أو تحت الحمل الميكانيكي المستمر في درجات حرارة مرتفعة، غالبًا ما يدفع هذا القيد المهندسين نحو الدرجات المقواة بالزجاج أو البولياميدات عالية الأداء مثل PA66 أو PA46.

كيف يغير امتصاص الرطوبة كل شيء

تعد الطبيعة الاسترطابية لـ PA6 واحدة من أكثر جوانب العمل مع هذه المادة التي يتم الاستهانة بها بشكل متكرر. في حالة الجفاف الطازجة، تنطبق الأرقام الواردة في الجدول 1. بمجرد أن يمتص PA6 الرطوبة - وهو ما يفعله بشكل طبيعي عند تعرضه للرطوبة المحيطة أو الاتصال المباشر بالمياه - تتغير خصائصه بشكل كبير.

عند محتوى الرطوبة المتوازن (حوالي 2.5-3.5% ماء بالوزن في بيئة رطوبة نسبية 50%)، تحدث التغييرات التالية:

• تنخفض قوة الشد تقريبًا 20-35% ، حيث انخفض إلى ما يقرب من 50-65 ميجا باسكال
• يمكن أن ينخفض معامل الانثناء بمقدار 40-50%
• تزداد قوة التأثير فعليًا، أحيانًا بعامل اثنين أو أكثر
• تحدث تغيرات الأبعاد، مع نمو خطي تقريبًا 0.5-1.0% اعتمادا على سمك القسم
• تصبح المادة أكثر مرونة بشكل ملحوظ ومقاومة للكسر الناجم عن الشق

هذا التلدين الناتج عن الرطوبة ليس ضارًا دائمًا. في تطبيقات مثل التروس، والمحامل، والاتصالات المنزلقة، تعمل زيادة الليونة ومعامل الاحتكاك المنخفض على إطالة عمر الخدمة. ولكن في المكونات الهيكلية الدقيقة ذات التفاوتات الضيقة للأبعاد، يشكل امتصاص الرطوبة تحديًا هندسيًا خطيرًا يجب معالجته في مرحلة التصميم - إما من خلال أجزاء تكييف الرطوبة قبل التجميع، أو التصميم للحالة المشروطة، أو التحول إلى مواد PA6 GF، التي تمتص رطوبة أقل بشكل متناسب وتحتفظ بقدر أكبر من الصلابة في الظروف الرطبة.

يمتص PA6 الرطوبة بشكل أسرع بكثير وبكميات أكبر من PA66. يمكن لعينة PA6 بسمك 3 مم أن تصل إلى 50% من محتواها الرطوبي المتوازن تقريبًا 200 ساعة عند 23 درجة مئوية و50% رطوبة نسبية، في حين أن حالة التوازن الكامل قد تستغرق أسابيع أو أشهر حسب سمك الجزء. يجب على المصممين الذين يستخدمون PA6 في البيئات الخارجية أو الرطبة أن يحددوا دائمًا خصائص المواد المكيفة - وليس قيم DAM - في حساباتهم الهيكلية.

مواد PA6 GF: شرح الفئة المقواة

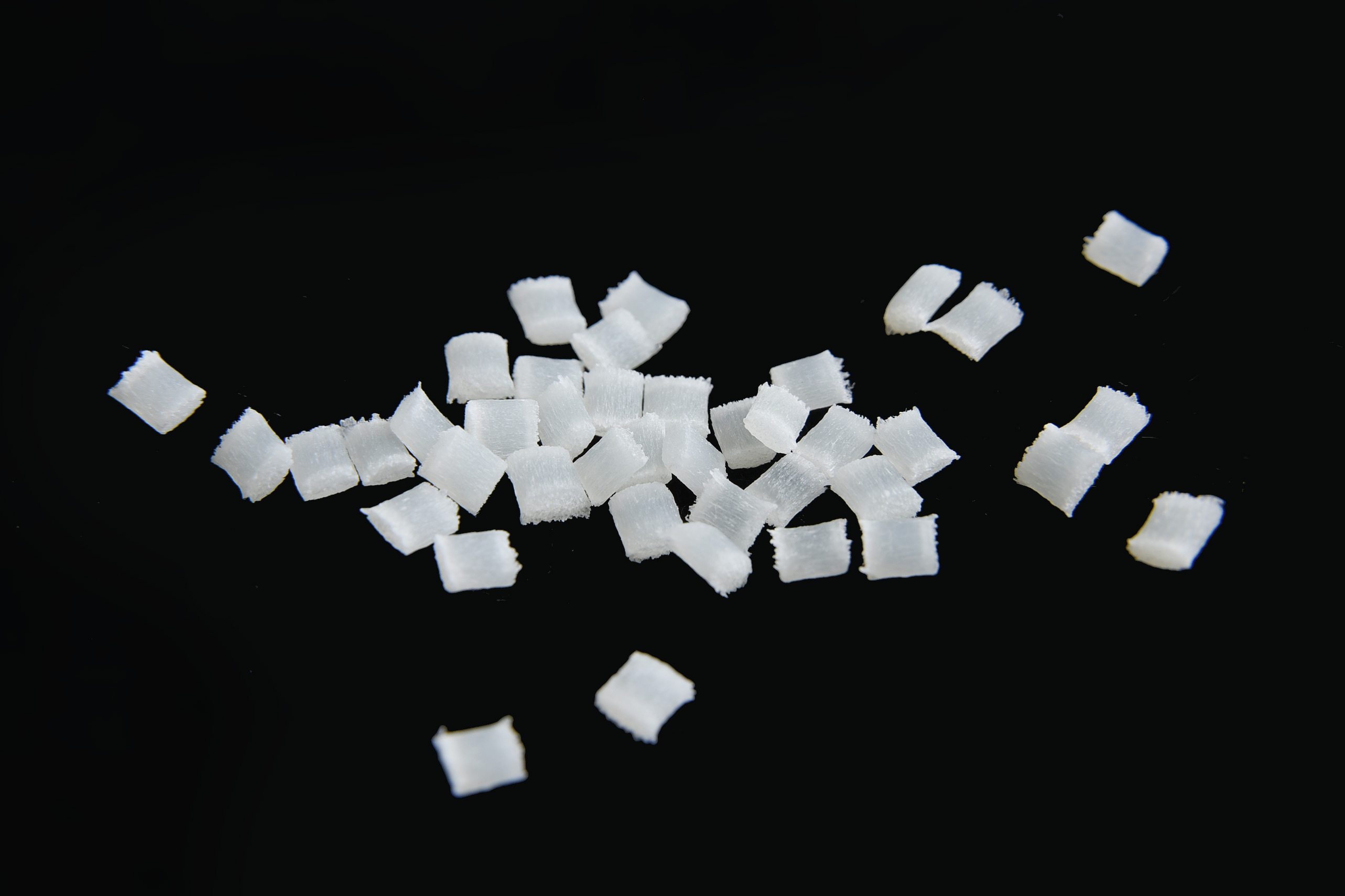

مواد PA6 GF هي مركبات يتم فيها مزج ألياف زجاجية قصيرة - عادةً من 10 إلى 50% بالوزن - في مصفوفة PA6 أثناء التركيب. تعمل الألياف الزجاجية كهيكل هيكلي داخل البوليمر، مما يزيد بشكل كبير من الصلابة والقوة والمقاومة الحرارية مع تقليل امتصاص الرطوبة والزحف.

الدرجات الأكثر استخدامًا هي PA6 GF15، PA6 GF30، وPA6 GF50، حيث يشير الرقم إلى نسبة الألياف الزجاجية بالوزن. تعد PA6 GF30 هي الدرجة الأكثر تحديدًا على نطاق واسع وتعمل كمعيار عملي لمقارنة أداء PA6 المعزز.

يعد تحسين درجة حرارة انحراف الحرارة أحد أبرز الفوائد لإضافة الألياف الزجاجية. ينحرف PA6 غير المعزز عند 65-80 درجة مئوية، لكن PA6 GF30 يحافظ على السلامة الهيكلية حتى 200-210 درجة مئوية - تقريبًا عند نقطة انصهار البوليمر. يحدث هذا لأن شبكة الألياف الزجاجية تمنع ماديًا مصفوفة البوليمر من التشوه حتى أثناء تليينها، مما يؤدي بشكل فعال إلى فصل الأداء الهيكلي عن سلوك تليين الراتنج الأساسي. ولهذا السبب تهيمن مواد PA6 GF على تطبيقات السيارات الموجودة أسفل غطاء المحرك حيث تتجاوز درجات الحرارة بانتظام 120 درجة مئوية.

المقايضة هي الهشاشة. في حين أن PA6 غير المعزز يمتد بنسبة 30-100% قبل أن ينكسر، فإن PA6 GF30 ينكسر عادةً عند استطالة 2-4% فقط. يعد هذا التحول من وضع الفشل المرن إلى وضع الفشل الهش أحد الاعتبارات المهمة في التصميم. يجب أن تكون المكونات المصنوعة من مواد PA6 GF مصممة بعناية لتجنب تركيزات الضغط مثل الزوايا الداخلية الحادة، حيث يمكن أن تكون بمثابة مواقع لبدء الشقوق مما يؤدي إلى فشل مفاجئ مع القليل من التحذير.

تباين الخواص في مواد PA6 GF: مشكلة توجيه الألياف

واحدة من أهم خصائص مواد PA6 GF - والتي يتم التغاضي عنها كثيرًا - هي تباين الخواص: تتصرف المادة بشكل مختلف اعتمادًا على الاتجاه الذي يتم اختباره بالنسبة لكيفية توجيه الألياف الزجاجية. أثناء عملية القولبة بالحقن، تتم محاذاة الألياف بشكل أساسي في اتجاه تدفق الذوبان، مما يؤدي إلى إنشاء جزء أقوى بشكل كبير على طول اتجاه التدفق من العمودي عليه.

بالنسبة لـ PA6 GF30، يمكن أن يكون الفرق بين قوة الشد في اتجاه التدفق واتجاه التدفق المتقاطع كبيرًا بقدر 20-35% . تكون خطوط اللحام - المناطق التي تلتقي فيها مقدمتا الذوبان أثناء التشكيل - معرضة للخطر بشكل خاص لأن الألياف عند هذه الوصلات موجهة بشكل عمودي على اتجاه الحمل، ويمكن أن تنخفض قوة الشد عند خط اللحام في PA6 GF30 إلى مجرد 40-60% من قوة المادة الأساسية .

تتطلب معالجة هذه المشكلة تنسيقًا وثيقًا بين مصممي الأجزاء ومهندسي القوالب. تشمل الاستراتيجيات ما يلي:

• تحديد موضع البوابات بحيث تتشكل خطوط اللحام في مناطق الضغط المنخفض للجزء
• استخدام برامج محاكاة تدفق القالب (مثل Mouldflow أو Mouldex3D) للتنبؤ باتجاه الألياف قبل قطع الفولاذ
• تحديد خصائص المواد بناءً على اتجاه الحالة الأسوأ (التدفق المتقاطع) في الحسابات الهيكلية
• النظر في مركبات الألياف الزجاجية الطويلة (LGF) أو مركبات الألياف المستمرة عندما تكون هناك حاجة إلى قوة متناحية حقيقية

يجب ألا يعتمد المهندسون الذين يحددون مواد PA6 GF للأجزاء الهيكلية أبدًا على قيم ورقة البيانات، والتي يتم قياسها عادةً على قضبان الشد القياسية ISO أو ASTM المصبوبة في ظل ظروف مثالية. ستظهر الأجزاء المصبوبة بالحقن الحقيقية ذات الأشكال الهندسية المعقدة والبوابات المتعددة وسمك الأقسام المتفاوت خصائص متغيرة محليًا لا يمكن وصفها بشكل كامل إلا من خلال المحاكاة والاختبار المادي.

مقاومة الزحف: قوة طويلة الأمد في ظل الحمل المستمر

تقيس بيانات قوة الشد قصيرة المدى مقدار الضغط الذي يمكن أن تتحمله المادة في اختبار قصير. لكن معظم التطبيقات الإنشائية في العالم الحقيقي تتضمن أحمالًا مستدامة على مدار ساعات، أو أشهر، أو سنوات - وتزحف البوليمرات، بما في ذلك PA6، في مثل هذه الظروف. الزحف يعني أن المادة تستمر في التشوه ببطء حتى عندما يكون الضغط المطبق أقل بكثير من نقطة الخضوع على المدى القصير.

يعتبر PA6 غير المقوى بوليمرًا متوافقًا بشكل ملحوظ تحت الحمل المستمر. في ضغوط فقط 20-30% من قوة الشد على المدى القصير ، يمكن أن تتراكم سلالة الزحف الكبيرة لأكثر من 1000 ساعة من التحميل في درجة حرارة الغرفة. في درجات حرارة مرتفعة أو في ظروف مكيفة (رطبة)، يتفاقم سلوك الزحف بشكل كبير.

مواد PA6 GF30 تظهر تحسنا كبيرا في مقاومة الزحف. تعمل شبكة الألياف الزجاجية الصلبة على تقييد حركة سلسلة البوليمر، مما يقلل من التشوه على المدى الطويل بعامل يتراوح من ثلاثة إلى خمسة مقارنة بـ PA6 غير المعبأ في ظل ظروف مماثلة. يعد هذا أحد الأسباب الرئيسية وراء تحديد الدرجات المقواة بالزجاج للأقواس الهيكلية، والمشابك الحاملة، والمبيتات التي يجب أن تحافظ على تفاوتات ضيقة للأبعاد تحت الحمل طوال فترة خدمتها بالكامل.

بالنسبة لأي تطبيق حيث سيحمل الجزء المستند إلى PA6 حملًا ميكانيكيًا مستمرًا، يجب على المهندسين الرجوع إلى منحنيات الإجهاد والانفعال المتزامنة (بيانات الزحف في نقاط زمنية محددة) بدلاً من الاعتماد على بيانات الشد قصيرة المدى. تتوفر هذه المنحنيات من موردي الراتنجات الرئيسيين بما في ذلك BASF (Ultramid)، وLanxess (Durethan)، وDSM (Akulon)، وSolvay (Technyl)، وهي تشكل أساسًا أساسيًا لحسابات التصميم الدقيقة.

المقاومة الكيميائية للمواد PA6 وPA6 GF

تعد المقاومة الكيميائية بُعدًا عمليًا لـ "القوة" التي تحدد غالبًا ما إذا كان PA6 يمكنه البقاء على قيد الحياة في بيئة التشغيل الخاصة به. يتمتع PA6 بمقاومة جيدة للعديد من المواد الكيميائية التي يتم مواجهتها بشكل شائع في البيئات الصناعية والسيارات، ولكن لديه نقاط ضعف محددة يجب فهمها.

المواد PA6 تقاوم بشكل جيد

• الهيدروكربونات الأليفاتية (الزيوت المعدنية ووقود الديزل والبنزين)
• معظم الكحوليات في درجة حرارة الغرفة
• قلويات خفيفة وقواعد ضعيفة
• الشحوم وزيوت التشحيم
• الكيتونات والاسترات في درجة حرارة الغرفة

المواد PA6 عرضة للاختراق

• أحماض قوية - حتى حمض الهيدروكلوريك أو حمض الكبريتيك المخفف سوف يتحلل PA6 بسرعة من خلال التحلل المائي
• العوامل المؤكسدة — بما في ذلك المُبيض وبيروكسيد الهيدروجين، اللذين يهاجمان الرابطة الأميدية
• الفينولات والكريسولات - والتي تعمل كمذيبات لـ PA6
• محاليل كلوريد الكالسيوم - عامل تكسير الإجهاد البيئي المعروف للبولي أميدات، وخاصة فيما يتعلق بالتعرض لأملاح الطرق
• التعرض للماء الساخن لفترة طويلة - يسرع التحلل المائي ويمكن أن يسبب طباشير السطح وفقدان السلامة الميكانيكية

لا تغير الألياف الزجاجية الموجودة في مواد PA6 GF بشكل أساسي شكل المقاومة الكيميائية للراتنج الأساسي. لا يزال البوليمر الأساسي هو PA6، ويظل عرضة لنفس آليات الهجوم الكيميائي. ومع ذلك، فإن انخفاض امتصاص الرطوبة بشكل عام في درجات PA6 GF يوفر بعض الفوائد العرضية في البيئات التي تتضمن محاليل مائية.

الأداء الحراري عبر نطاق التشغيل

تبلغ نقطة الانصهار البلورية لـ PA6 تقريبًا 220 درجة مئوية . وهذا يمنحها نافذة معالجة أثناء قولبة الحقن بدرجة حرارة ذوبان تتراوح بين 240-270 درجة مئوية. باعتبارها مادة هيكلية، تعتمد درجة حرارة الخدمة العليا بشكل كبير على مستوى التسليح والحمل المطبق.

للخدمة المستمرة دون حمل ميكانيكي كبير، يمكن أن يعمل PA6 غير المعزز بما يصل إلى تقريبي 100-110 درجة مئوية . تحت الحمل الميكانيكي، تكون درجة حرارة انحراف الحرارة البالغة 65-80 درجة مئوية حدًا أكثر عملية. تعمل PA6 GF30، مع HDT التي تبلغ 200-210 درجة مئوية، على زيادة درجة حرارة الخدمة الهيكلية العملية إلى ما يقرب من 130-150 درجة مئوية تحت ضغط مستمر في ظروف العالم الحقيقي، مع مراعاة هوامش الأمان والاحتفاظ بالممتلكات على المدى الطويل.

في درجات الحرارة المنخفضة، يصبح PA6 أكثر هشاشة، خاصة في حالته الجافة. أدناه -20 درجة مئوية ، تنخفض قوة تأثير PA6 غير المعززة بشكل حاد، ويمكن أن تنكسر المادة بدلاً من التشوه. يحتفظ PA6 المكيف بالرطوبة بصلابة أفضل في درجات الحرارة المنخفضة. تتطلب مواد PA6 GF، كونها أقل ليونة بطبيعتها، تقييمًا دقيقًا للتأثير عند التشغيل تحت درجة حرارة أقل من 0 درجة مئوية.

بالنسبة للتطبيقات التي تتطلب استقرارًا حراريًا ممتدًا، تتم إضافة حزم مثبت الحرارة بشكل روتيني إلى درجات PA6 غير المقواة والمعززة بالزجاج. تعمل هذه الإضافات على تمديد درجة الحرارة العليا للاستخدام المستمر وتمنع التحلل التأكسدي أثناء المعالجة. تم تصميم الدرجات المعينة بـ "HS" أو "مستقر بالحرارة" في أسمائها التجارية (مثل BASF Ultramid B3WG6 HS) خصيصًا للبيئات السفلية والبيئات الأخرى التي تتطلب جهدًا حراريًا.

تطبيقات العالم الحقيقي حيث يتم استخدام مواد PA6 وPA6 GF

إن المجموعة الواسعة من الدرجات المتاحة - من غير المملوءة إلى المدعمة بالزجاج بشكل كبير - تعني أن PA6 يظهر في التطبيقات التي تشمل المنتجات المنزلية إلى المكونات الهيكلية ذات الأهمية الحيوية للسلامة. وفيما يلي تفصيل عملي لكيفية نشر المواد عبر الصناعات.

صناعة السيارات

يعد قطاع السيارات أكبر مستهلك منفرد لمواد PA6 GF على مستوى العالم، وهو ما يمثل حصة كبيرة من إجمالي استهلاك مادة البولي أميد المقواة بالألياف الزجاجية. تشمل التطبيقات:

• مشعبات سحب المحرك — حل PA6 GF30 محل الألومنيوم في معظم سيارات الركاب منذ التسعينيات فصاعدًا، مما أدى إلى تقليل الوزن بنسبة 40-50% تقريبًا مع تحمل درجات حرارة مستمرة تتراوح بين 120-130 درجة مئوية ودورات الضغط
• علب مرشح الهواء والقنوات - استغلال مزيج PA6 GF من الصلابة ومقاومة الحرارة ومقاومة الوقود/الزيت
• خزانات نهاية الرادياتير - حيث يتم لحام درجات PA6 GF35 أو GF50 بقلب الألومنيوم، مما يشكل غالبية أنظمة تبريد السيارات الحديثة
• أقواس الدواسة وآليات التسريع - حيث يعد استقرار الأبعاد ومقاومة التعب أمرًا بالغ الأهمية
• مقابض الأبواب الهيكلية، وعلب المرآة - استخدام PA6 GF15 أو GF30 للأداء التجميلي والهيكلي

الكهرباء والالكترونيات

• أغلفة الموصلات والكتل الطرفية - حيث تتوافق خصائص العزل الكهربائي لـ PA6 (مقاومة الحجم أعلى من 10¹³ Ω·cm) ودرجات مثبطات اللهب مع متطلبات UL 94 V-0
• مساكن قواطع الدائرة ومكونات المفاتيح الكهربائية
• أنظمة إدارة الكابلات بما في ذلك روابط الكابلات - أحد أعلى استخدامات PA6 غير المعززة على مستوى العالم

الآلات الصناعية والسلع الاستهلاكية

• التروس والمحامل ومنصات التآكل - حيث تتفوق طبيعة التشحيم الذاتي لـ PA6 ومتانتها على العديد من المعادن في تطبيقات التحميل الخفيفة إلى المتوسطة
• أغلفة الأدوات الكهربائية — تجمع بين صلابة PA6 GF ومعدِّلات الصلابة لمقاومة السقوط
• المعدات الرياضية بما في ذلك الزلاجات وإطارات التزلج المضمنة ومكونات الدراجات
• معدات تجهيز الأغذية - حيث تمت الموافقة على درجات PA6 المتوافقة مع إدارة الأغذية والعقاقير (FDA) للاتصال العرضي بالأغذية

PA6 مقابل PA66: الاختيار بين اثنين من مادة البولي أميد المشتركة

غالبًا ما تتم مقارنة PA6 وPA66 بشكل مباشر، حيث أنهما يشتركان في الكيمياء وطرق المعالجة ومجالات التطبيق المماثلة. يساعد فهم الاختلافات في توضيح متى تكون مواد PA6 GF هي الاختيار الصحيح مقابل نظيراتها من PA66 GF.

من الناحية العملية، غالبًا ما يكون PA6 GF30 وPA66 GF30 قابلين للتبديل في العديد من التطبيقات الهيكلية المصبوبة بالحقن. تعتبر نقطة الانصهار الأعلى لـ PA66 مفيدة حقًا في التطبيقات الأكثر تطلبًا من الناحية الحرارية تحت غطاء المحرك، ولكن بالنسبة لغالبية التطبيقات الصناعية والاستهلاكية التي تعمل تحت 120 درجة مئوية تحت الحمل، توفر مواد PA6 GF أداءً مشابهًا بتكلفة أقل وبسلوك معالجة أكثر تسامحًا.

تعد نافذة المعالجة الأوسع لـ PA6 ميزة تصنيعية عملية. يتمتع PA66 بسلوك تبلور أكثر وضوحًا، مما يجعله أكثر حساسية لتغيرات درجة حرارة القالب وسرعة الحقن. يعالج PA6 بشكل أكثر انتظامًا، خاصة في الأدوات المعقدة متعددة التجاويف، وينتج عادةً أجزاء ذات تشطيب سطحي أفضل عند تحميلات مكافئة من الألياف الزجاجية.

إرشادات المعالجة والتصميم للمواد PA6 GF

يتطلب الحصول على أقصى استفادة من مواد PA6 GF الاهتمام بكل من ظروف المعالجة وقواعد تصميم الأجزاء. يمكن للانحرافات عن أفضل الممارسات في أي من المجالين أن تقلل بشكل كبير من الأداء الحقيقي لما يعتبر، على الورق، مادة عالية القوة.

متطلبات التجفيف

يجب تجفيف المواد PA6 و PA6 GF جيدًا قبل قولبة الحقن. مستويات الرطوبة أعلى 0.2% بالوزن في وقت المعالجة يتسبب في تحلل مائي لسلاسل البوليمر أثناء الذوبان، مما يقلل الوزن الجزيئي ويؤدي إلى أجزاء ذات قوة تأثير وصلابة أقل بكثير من المتوقع. ظروف التجفيف القياسية عادة ما تكون 80-85 درجة مئوية لمدة 4-6 ساعات في مجفف التجفيف. لا يُنصح باستخدام مجففات دوران الهواء الساخن البسيطة للطبقات السميكة أو التطبيقات عالية الإنتاجية.

درجة حرارة العفن والبلورة

PA6 عبارة عن بوليمر شبه بلوري، ودرجة التبلور التي يتم تحقيقها أثناء القولبة تؤثر بشكل مباشر على الصلابة والانكماش واستقرار الأبعاد. تعمل درجات حرارة العفن المرتفعة (60-80 درجة مئوية) على تعزيز التبلور العالي وسلوك الانكماش بعد العفن الذي يمكن التنبؤ به بشكل أكبر. تنتج درجات حرارة العفن المنخفضة أوقات دورة أسرع ولكن بنية بلورية أقل اتساقًا وإمكانات أعلى لتغيير أبعاد ما بعد القالب في الخدمة.

سمك الجدار والتضليع

تعتبر مواد PA6 GF أكثر صلابة من المواد غير المقواة، مما يسمح للمصممين بتقليل سمك الجدار مقارنة بالأجزاء غير المعبأة المكافئة مع الحفاظ على الأداء الهيكلي. تشير الإرشادات العامة للأجزاء الهيكلية PA6 GF30 إلى سمك الجدار الاسمي 2.0-4.0 ملم لمعظم التطبيقات. يجب أن تتبع الأضلاع المستخدمة لزيادة الصلابة نسبة سمك تبلغ حوالي 50-60٪ من الجدار المجاور لتقليل علامات الحوض، مع إبقاء ارتفاع الضلع أقل من ثلاثة أضعاف سمك الجدار لتجنب مشاكل الملء والضغط الزائد المتبقي.

نصف قطر الزاوية وتركيز الإجهاد

نظرًا لانخفاض الاستطالة عند الكسر في مواد PA6 GF، فإن أنصاف أقطار الزاوية الكبيرة ضرورية. يجب أن يكون نصف قطر الزاوية الداخلية على الأقل 0.5 ملم ومن الناحية المثالية 1.0 مم أو أكبر لتقليل عوامل تركيز الإجهاد. يمكن للزوايا الداخلية الحادة في أجزاء PA6 GF30 أن تقلل من عمر الكلال الفعال بأمر من حيث الحجم مقارنة بالبدائل ذات الشعاع المناسب.

اعتبارات الاستدامة وإعادة التدوير لـ PA6

وبما أن متطلبات الاستدامة تؤثر بشكل متزايد على اختيار المواد، فإن ملف قابلية إعادة التدوير الخاص بـ PA6 له صلة بالتقييم الكامل لمزاياه. على عكس المركبات المتصلدة بالحرارة، فإن PA6 عبارة عن لدن بالحرارة ويمكن من حيث المبدأ إعادة صهره وإعادة معالجته. ومع ذلك، تؤدي المعالجة المتكررة إلى تقليل الوزن الجزيئي وتدهور الخاصية، خاصة بالنسبة للدرجات المقواة بالألياف الزجاجية حيث يؤدي كسر الألياف أثناء إعادة المعالجة إلى تقصير طول الألياف وتقليل فعالية التعزيز.

إن إعادة التدوير الكيميائي لـ PA6 عن طريق التحلل المائي أو تحلل السكر لاستعادة مونومر الكابرولاكتام أمر ممكن من الناحية الفنية ويتم ممارسته تجاريًا على نطاق واسع. العديد من الشركات المصنعة، بما في ذلك Aquafil مع برنامج Econyl الخاص بها (الذي يركز على PA6 بعد الاستهلاك من السجاد وشباك الصيد)، أنشأت حلقات إعادة تدوير كيميائية تجارية لـ PA6. يمكن إعادة بلمرة الكابرولاكتام المعاد تدويره لإنتاج ما يعادل PA6 مع عدم وجود عقوبة ملكية كبيرة، مما يوفر مسارًا دائريًا حقيقيًا لهذه المادة غير متوفر لمعظم المواد البلاستيكية الهندسية الأخرى.

كما أن PA6 القائم على أساس حيوي قيد التطوير أيضًا، حيث يقدم بعض المنتجين درجات حيث يتم اشتقاق مادة الكابرولاكتام الأولية جزئيًا من مصادر متجددة بدلاً من النفط. في حين أن الحجم لا يزال محدودًا مقارنة بـ PA6 التقليدي، فإن الدرجات الحيوية متكافئة ميكانيكيًا وتمثل خيارًا متزايدًا للتطبيقات ذات متطلبات الاستدامة المؤسسية.

ملخص: متى تختار PA6 أو PA6 GF أو أي شيء آخر

تعتبر PA6 مادة قوية وفقًا لمعايير البوليمر - ولكن كلمة "قوية" تعني شيئًا محددًا، والإجابة الصحيحة لأي تطبيق تعتمد كليًا على الأداء المطلوب بالفعل. يلخص إطار القرار العملي التالي متى تكون كل فئة من فئات الدرجات منطقية:

• غير معززة PA6 : الأفضل عندما تأخذ المتانة والليونة وجودة السطح الأولوية على الحد الأقصى من الصلابة. مناسب لربطات الكابلات، والتروس، والمكونات المنزلقة، والمعدات الرياضية، والتطبيقات التي تكون فيها بعض الثنيات مقبولة أو مفيدة.
• PA6 GF15-GF20 : خطوة تقوية معتدلة تعمل على تحسين الصلابة ومقاومة الحرارة مع الحفاظ على سطح أفضل وصلابة أفضل إلى حد ما من الدرجات ذات التحميل الأعلى. مناسب للأغطية والمساكن شبه الهيكلية والأجزاء التي تتطلب مقاومة معتدلة للحرارة.
• PA6 GF30 : الصف العمود الفقري الهيكلي الأساسي. مناسب للأقواس الحاملة، ومكونات غطاء السيارة، والأجزاء الصناعية الهيكلية، واستقرار الأبعاد في أي مكان تحت الحمل الحراري والميكانيكي أمر بالغ الأهمية.
• PA6 GF50 وما فوق : للحصول على أقصى قدر من الصلابة والأداء الحراري حيث يمكن التحكم في الهشاشة ويمكن التحكم في وضع خط اللحام. يستخدم في تطبيقات السيارات والتطبيقات الصناعية عالية الأداء حيث يتطلب الإنتاج الضخم مكونًا بلاستيكيًا واحدًا ليحل محل مجموعة معدنية.
• النظر في البدائل عندما : يتضمن التطبيق الغمر المستمر في الماء الساخن (فكر في PPS أو PEEK)، أو التعرض للأحماض القوية (فكر في PTFE أو البولي بروبيلين)، أو الأداء الهيكلي المتناحي حقًا (فكر في مركبات الألياف المستمرة)، أو درجات حرارة التشغيل بشكل ثابت أعلى من 150 درجة مئوية تحت الحمل (فكر في PA46، أو PA6T، أو البولياميدات ذات درجة الحرارة العالية).

اكتسبت مواد PA6 وPA6 GF مكانتها كبوليمرات هندسية أساسية من خلال مزيج من المعالجة المتوقعة، وأنماط الفشل المفهومة جيدًا، وتوافر الموردين على نطاق واسع، ونطاق الأداء الذي يغطي نسبة كبيرة من احتياجات التصميم الصناعي. تُستخدم مع الفهم الكامل لحساسيتها للرطوبة، وسلوكها متباين الخواص، وحدود درجة الحرارة، وتظل من بين المواد الهيكلية الأكثر فعالية من حيث التكلفة المتاحة للمصممين اليوم.
