ما هو استخدام PA6؟ التطبيقات والخصائص ودليل PA6 GF

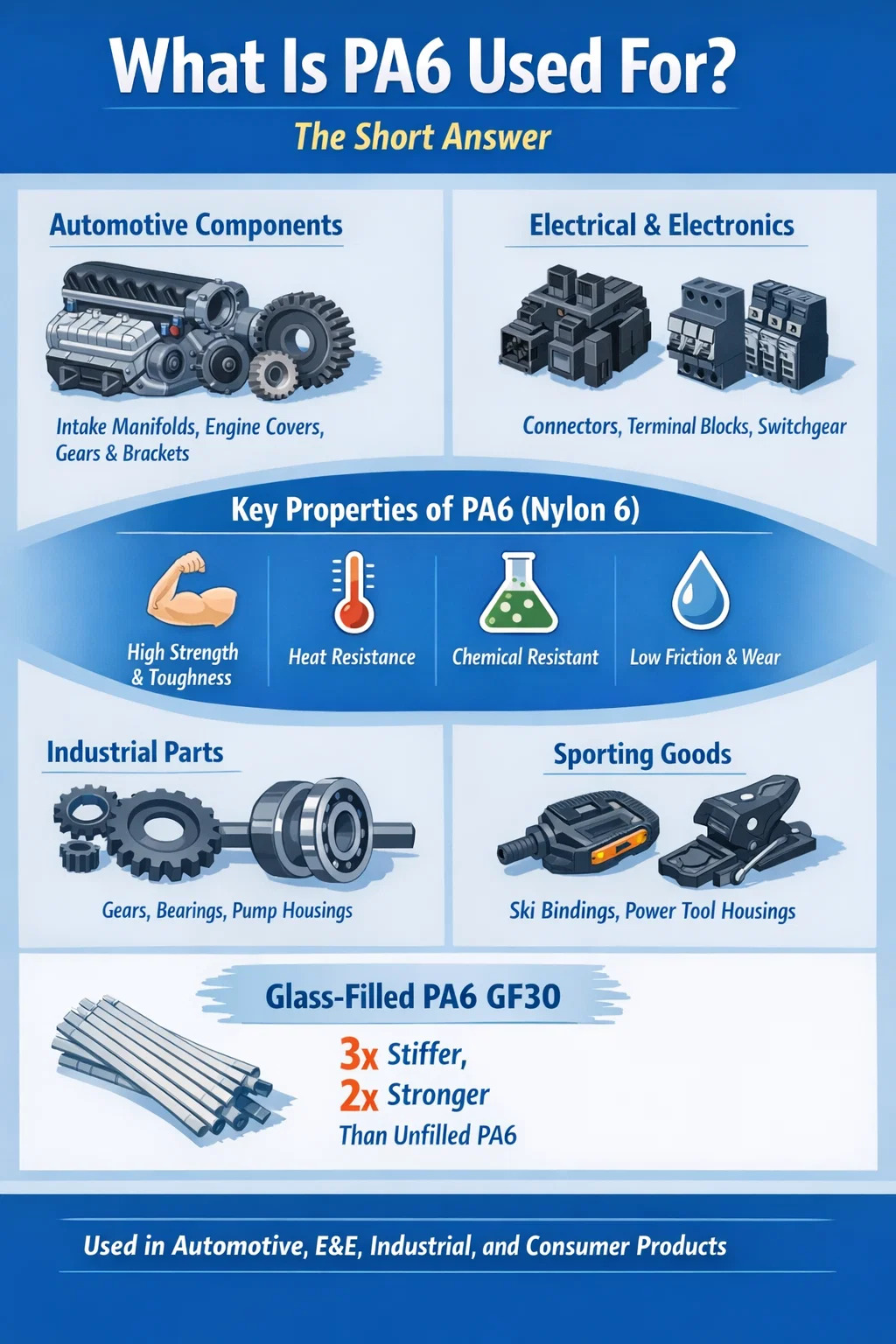

ما هو استخدام PA6؟ الجواب القصير

PA6 - المعروف أيضًا باسم Polyamide 6 أو Nylon 6 - هو أحد اللدائن الحرارية الهندسية الأكثر استخدامًا على نطاق واسع في العالم. يتم استخدامه في المقام الأول للمكونات الهيكلية والميكانيكية التي تتطلب مزيجًا من القوة والمتانة والمقاومة الكيميائية والقدرة على التشكيل في أشكال هندسية معقدة. من أجزاء محركات السيارات إلى التروس الصناعية، والموصلات الكهربائية إلى السلع الرياضية الاستهلاكية، تظهر PA6 أينما يحتاج المهندسون إلى مادة تعمل بشكل موثوق تحت الحمل والحرارة ودورات الضغط المتكررة.

عندما يتم تقويتها بالألياف الزجاجية — يشار إليها عادةً باسم مواد PA6 GF (بولي أميد 6 مملوء بالزجاج) - تتحسن خواصه الميكانيكية بشكل كبير، مما يجعله منافسًا مباشرًا للألمنيوم والزنك المصبوب في العديد من التطبيقات الحاملة. تجاوز سوق مادة البولي أميد العالمية 6.2 مليار دولار في 2023 ، حيث تمثل PA6 ودرجاتها المعززة حصة كبيرة من هذا الطلب.

تتناول هذه المقالة بالضبط أين ولماذا يتم استخدام PA6، وكيف يغير تقوية الزجاج المعادلة، وكيف تبدو أرقام المعالجة والأداء الحقيقية، وكيفية تحديد الدرجة المناسبة لتطبيقك.

الخصائص الأساسية التي تجعل PA6 متعدد الاستخدامات

قبل الغوص في تطبيقات محددة، من المفيد أن نفهم سبب اختيار PA6 في المقام الأول. إن ملف الملكية الخاص بها متوازن حقًا - فهو لا يتفوق في منطقة واحدة على حساب كل شيء آخر، وهو ما يجعله قابلاً للتطبيق على نطاق واسع.

القوة الميكانيكية والمتانة

تتمتع PA6 غير المعبأة بقوة شد تبلغ تقريبًا 70-85 ميجا باسكال واستطالة عند الكسر تتراوح بين 30-150% حسب محتوى الرطوبة. ويعني هذا المزيج أن المادة يمكن أن تمتص تأثيرًا كبيرًا دون أن تنكسر - وهو السبب الرئيسي لاستخدامها في العلب والأغطية المعرضة للسقوط أو التحميل الاهتزازي. عادةً ما تقع قوة تأثير Izod المحززة في نطاق 5-10 كيلوجول/م² في الحالة الجافة المقولبة، ترتفع بشكل كبير عندما تتكيف مع محتوى الرطوبة المتوازن.

الأداء الحراري

PA6 غير المملوء لديه نقطة انصهار تبلغ حوالي 220 درجة مئوية ودرجة حرارة انحراف الحرارة (HDT) التي تبلغ حوالي 65 درجة مئوية عند حمل 1.8 ميجا باسكال - وهي متواضعة لبيئات السيارات الصعبة. ومع ذلك، بمجرد إضافة تعزيز الألياف الزجاجية، يصعد HDT بشكل حاد. PA6 GF30 (30% ألياف زجاجية) يحقق قيم HDT 200-215 درجة مئوية عند 1.8 ميجا باسكال، مما يفتح الباب أمام غطاء المحرك السفلي وتطبيقات درجات الحرارة المرتفعة الأخرى التي لا تستطيع الدرجات غير المملوءة التعامل معها.

المقاومة الكيميائية

يقاوم PA6 مجموعة واسعة من المواد الكيميائية: الهيدروكربونات والزيوت والشحوم والعديد من المذيبات والقواعد المخففة. إنه يعمل بشكل جيد ضد البنزين وزيت المحرك وسائل الفرامل ومواد التنظيف - وكلها شائعة في بيئات السيارات. ومع ذلك، فهو يتعرض للهجوم من قبل الأحماض القوية والفينولات والعوامل المؤكسدة، لذا فإن فحوصات التوافق الكيميائي إلزامية لأي بيئة كيميائية رطبة.

الخصائص القبلية

يتمتع PA6 بطبيعته باحتكاك منخفض ومقاومة جيدة للتآكل ضد الفولاذ والأسطح الصلبة الأخرى. وهذا هو السبب في أن التروس والبطانات وأسطح المحامل المصنوعة من PA6 غالبًا ما تعمل بدون تزييت خارجي في تطبيقات الخدمة الخفيفة. تنبع خاصية التشحيم الذاتي للمادة من بنيتها شبه البلورية وطاقتها السطحية المنخفضة مقارنة بالعديد من المعادن.

امتصاص الرطوبة – المتغير الذي يجب على الجميع أخذه بعين الاعتبار

يمتص PA6 الرطوبة من الغلاف الجوي، ويوازنه تقريبًا 2.5-3.5% محتوى مائي في الظروف القياسية (23 درجة مئوية، 50% رطوبة نسبية) وحتى 9-10% عند الغمر الكامل. تعمل الرطوبة كمادة ملدنة: فهي تزيد من المرونة وقوة التأثير مع تقليل معامل الشد وقوة الخضوع. وهذا ليس بالضرورة عيبًا - فغالبًا ما يتفوق PA6 المكيف بالتوازن على الحالة الجافة المقولبة في سيناريوهات التحميل الديناميكية - ولكن يجب أخذ تغييرات الأبعاد في الاعتبار في أي تصميم دقيق.

مواد PA6 GF: كيف تغير الألياف الزجاجية كل شيء

يمثل PA6 المملوء بالزجاج - المعين عادةً PA6 GF15، أو PA6 GF30، أو PA6 GF50 (يشير إلى تحميل 15%، أو 30%، أو 50% من الألياف الزجاجية بالوزن) - فئة مواد مختلفة تمامًا عن البوليمر الأساسي غير المملوء. تخلق الألياف الزجاجية القصيرة المركبة في المصفوفة بنية مجهرية مركبة تنقل الحمل بشكل أكثر كفاءة، وتقاوم الزحف تحت الضغط المستمر، وتحافظ على استقرار الأبعاد عبر نطاق درجة حرارة أوسع.

تؤدي القفزة من الفراغ إلى GF30 إلى مضاعفة الصلابة ثلاث مرات تقريبًا ومضاعفة قوة الشد. وفي الوقت نفسه، يحل محتوى الألياف الزجاجية محل البوليمر، مما يقلل من الجزء الحجمي للمادة التي يمكنها امتصاص الرطوبة، وبالتالي يتحسن استقرار الأبعاد بشكل كبير. PA6 GF30 هي درجة العمل في معظم التطبيقات الهيكلية وهو المعيار الذي يتم من خلاله مقارنة اللدائن الحرارية الهندسية المعززة الأخرى.

على الرغم من أن PA6 GF50 مثير للإعجاب على الورق، إلا أنه يقدم مقايضات: كثافة أعلى، ومقاومة منخفضة للصدمات مقارنة بـ GF30، وتباين أكبر (اتجاه التدفق مقابل خصائص التدفق المتقاطع تتباين بشكل كبير). يميل إلى أن يكون محجوزًا للتطبيقات التي يكون فيها الحد الأقصى من الصلابة غير قابل للتفاوض ولا تمثل أحداث التأثير حملًا أساسيًا للتصميم.

السيارات: أكبر سوق منفرد لـ PA6

يستهلك قطاع السيارات كميات أكبر من PA6 - وخاصة مواد PA6 GF - أكثر من أي صناعة أخرى. تحتوي مركبة ركاب حديثة واحدة على ما يقدر 10 إلى 18 كجم من مكونات البولياميد ، حيث يمثل PA6 و PA66 معًا غالبية ذلك. أدى التوجه نحو تخفيف وزن السيارة لتحقيق أهداف الانبعاثات إلى تسريع استبدال الأجزاء المعدنية بمجموعات النايلون المملوءة بالزجاج.

مكونات المحرك والغطاء السفلي

PA6 GF30 وGF35 هي المواد المفضلة لمشعبات السحب، وأغطية المحرك، وأغطية منظم الحرارة، وأغطية مرشح الهواء، والأغطية الطرفية لمبرد هواء الشحن. تعمل هذه الأجزاء في درجات حرارة مستدامة تتراوح بين 120-150 درجة مئوية مع قمم تزيد عن 180 درجة مئوية، وتتعرض لسائل التبريد ورذاذ الزيت وأبخرة الوقود. أدى استبدال مشعبات سحب الألمنيوم بمكونات PA6 GF بدءًا من التسعينيات إلى توفير الوزن بنسبة 40-60% لكل مكون مع الحفاظ على السلامة الهيكلية وتمكين الأشكال الهندسية الداخلية الأكثر تعقيدًا من خلال القولبة بالحقن التي قد يكون صبها صعبًا أو مكلفًا.

أجزاء نظام التبريد

يتم تشكيل خزانات نهاية الرادياتير، وخزانات التمدد، ومبيتات مضخة المياه، وموصلات أنابيب سائل التبريد بشكل روتيني من مواد PA6 GF لأن المادة تتحمل التعرض المستمر لمبرد جلايكول الإيثيلين في درجات حرارة التشغيل دون التحلل المائي - بشرط استخدام درجة الحرارة الصحيحة المستقرة. تم تصميم درجات PA6 GF المقاومة للتحلل المائي خصيصًا لإطالة عمر الخدمة إلى ما يزيد عن 200000 كيلومتر أو 15 عامًا.

الأجزاء الهيكلية وشبه الهيكلية

عادةً ما يتم تصنيع الحاملات الأمامية (الوحدة الهيكلية خلف واجهة المصد)، وأقواس الدواسة، وقواعد مقابض الأبواب، وأغطية المرايا، وأنظمة الأقواس المختلفة من PA6 GF30 أو PA6 GF35. تتطلب هذه التطبيقات إدارة طاقة الصلابة والتصادم، وهو توازن يتعامل معه النايلون المقوى بالزجاج بشكل أفضل من العديد من المواد المنافسة ذات الكتلة المكافئة.

مكونات نظام الوقود

يتم استخدام PA6 لموصلات خط الوقود وأغطية مرشح الوقود ومكونات إدارة البخار. إن مقاومته للهيدروكربونات وقدرته على تحقيق تفاوتات مشددة في الأبعاد من خلال القولبة بالحقن - وهو أمر بالغ الأهمية لتركيبات الوقود المانعة للتسرب - تجعله خيارًا قياسيًا. لقد دفعت المتطلبات التنظيمية لانخفاض النفاذية في أنظمة الوقود إلى تطوير خطوط وقود PA6 متعددة الطبقات مع طبقات عازلة، لكن الطبقة الخارجية الهيكلية تظل من النايلون.

التطبيقات الكهربائية والإلكترونية

تعد PA6 مادة مهيمنة في قطاع الكهرباء والإلكترونيات (E&E)، حيث يغطي مزيجها من خصائص العزل الكهربائي ومثبطات اللهب (في الدرجات المعدلة) واستقرار الأبعاد وقابلية المعالجة مجموعة واسعة من المكونات.

الموصلات والكتل الطرفية

تعد الموصلات الكهربائية - بدءًا من موصلات أسلاك السيارات وحتى الكتل الطرفية الصناعية - من بين تطبيقات PA6 الأعلى حجمًا على مستوى العالم. إن دقة أبعاد المادة، ومقاومتها للزحف تحت قوى إدخال الملامسات المعدنية، والتوافق مع عمليات اللحام (خاصة في الدرجات المستقرة بالحرارة) تجعلها مناسبة تمامًا. تعد مواد PA6 GF شائعة بشكل خاص في الموصلات متعددة الأطراف حيث تعد دقة تسجيل الدبوس أمرًا بالغ الأهمية على مدى عمر الخدمة.

قواطع الدائرة والمفاتيح الكهربائية

يتم تحديد درجات PA6 المثبطة للهب (FR PA6، غالبًا ما تكون خالية من الهالوجين) لعلب قواطع الدائرة، وقواعد التتابع، ومكونات المفاتيح الكهربائية. تحقيق هذه الدرجات تقييمات UL94 V-0 بسمك جدار يبلغ 0.8 مم أو 1.6 مم مع الحفاظ على السلامة الميكانيكية اللازمة للبقاء على قيد الحياة في أحداث قوس الدائرة القصيرة.

إدارة الكابلات والقناة

تعد القناة المموجة PA6 وروابط الكابلات وحشوات الكابلات قياسية في تركيبات الأسلاك الصناعية. تحتفظ روابط الكابلات PA6 بقوة التثبيت عبر نطاق درجة حرارة يتراوح من -40 درجة مئوية إلى 85 درجة مئوية وتقاوم التدهور الناتج عن الأشعة فوق البنفسجية في الدرجات المستقرة - وهي خصائص تفسر وجودها في كل مكان في أحزمة أسلاك السيارات والتركيبات الكهربائية الخارجية.

مساكن للأجهزة الإلكترونية

غالبًا ما يتم تصنيع أغلفة الأدوات الكهربائية، وأجسام الاستشعار الصناعية، وأغلفة معدات القياس، وأغلفة المحركات من مواد PA6 أو PA6 GF. تقاوم الدرجات المملوءة بالزجاج الاعوجاج حتى في أقسام الجدران الرقيقة وتوفر الصلابة اللازمة للتجميع المحكم للمكونات الداخلية مثل أعمدة تركيب ثنائي الفينيل متعدد الكلور وميزات الاحتفاظ الملائمة.

الآلات الصناعية والمكونات الهندسية

تتمتع PA6 بتاريخ طويل في الآلات الصناعية على وجه التحديد لأنه يمكن تصنيعها من قضبان وألواح مقذوفة، أو صبها في أقسام كبيرة، أو تشكيلها بالحقن بكميات كبيرة. يناسب كل مسار معالجة مقاييس تطبيق مختلفة.

التروس والكاميرات ومكونات القيادة

تم العثور على تروس PA6 في المعدات المكتبية، والأجهزة، والآلات الصناعية الخفيفة، والأنظمة المساعدة للسيارات (منظمات النوافذ، وأدوات ضبط المقاعد، وأبواب التدفئة والتهوية وتكييف الهواء). عند قيم PV (سرعة الضغط) أقل تقريبًا 0.1 ميجاباسكال·م/ث ، PA6 غير المملوء يعمل ضد الفولاذ بدون تزييت. فوق هذا الحد، يوصى بالتشغيل المشحم. توفر تروس PA6 المملوءة بالزجاج سعة تحميل أعلى ولكنها تضحي ببعض خصائص التشحيم الذاتي للصنف غير المعبأ وتظهر تآكلًا أعلى للواجهة - وهي مقايضة يجب تقييمها لكل تطبيق.

المحامل والبطانات ومنصات التآكل

يتم استخدام Cast PA6 (صب المونومر) في حلقات المحامل ذات القطر الكبير، وقضبان توجيه الحزام الناقل، وألواح التآكل في المعدات الزراعية والتعدين ومعدات مناولة المواد. يمكن إنتاج النايلون المصبوب في أقسام يصل وزنها إلى عدة مئات من الكيلوجرامات وتشكيله وفقًا لتفاوتات دقيقة. يكون معامل احتكاكه بالفولاذ في ظروف التشغيل الجافة عادةً 0.15-0.35 ، وهو أمر مقبول للعديد من تطبيقات المحامل منخفضة السرعة حيث تكون بطانات PTFE البرونزية أو المدعومة بالبرونز باهظة التكلفة على نطاق واسع.

التعامل مع السوائل - المضخات والصمامات

تتعامل دفاعات PA6 وأغلفة المضخات وأجسام الصمامات وتجهيزات الأنابيب مع الماء والأحماض الخفيفة والهيدروكربونات والمواد الكيميائية المعالجة عبر نطاق واسع من البيئات الصناعية. تعمل مقاومة التآكل PA6 مقارنة بالبدائل المعدنية على التخلص من مخاطر التآكل الجلفاني وتقليل دورات الصيانة. بالنسبة لأنظمة السوائل ذات الضغط العالي أو درجة الحرارة المرتفعة، تحل مواد PA6 GF محل الدرجات غير المعبأة للحفاظ على ثبات الأبعاد تحت تحميل الضغط المستمر.

الملامح الهيكلية وواقيات الماكينات

تُستخدم مقاطع PA6 المبثوقة في التأطير الهيكلي في معدات التجميع الآلية، والمؤثرات النهائية الروبوتية، وواقيات الماكينات. تتنافس الصلابة المحددة للمادة (الصلابة لكل وحدة وزن) بشكل إيجابي مع الألومنيوم عند التحكم في محتوى الرطوبة. يحدد العديد من صانعي الآلات ملفات تعريف PA6 GF لعربات السكك الحديدية ذات التوجيه الخطي وموجهات الأسطوانات الهوائية لأن آلات المواد تعمل بشكل نظيف، وتخفف الاهتزاز، ولا تتطلب طبقات الحماية من التآكل التي يتطلبها الفولاذ.

المنتجات الاستهلاكية والسلع الرياضية

إن مزيج PA6 من المتانة وجودة السطح وقابلية الصبغ - فالنايلون يقبل الأصباغ بسهولة - يجعله خيارًا شائعًا في المنتجات الاستهلاكية حيث يهم كل من الجمال والمتانة.

• أربطة التزلج وأبازيم الحذاء: تتعامل مواد PA6 GF مع الأحمال الساكنة والديناميكية العالية لأربطة التزلج بينما تتحمل درجات حرارة باردة تصل إلى -30 درجة مئوية دون كسر هش.
• مكونات الدراجة: تستخدم أدوات derailleurs وأذرع الفرامل ومشابك المقود في الدراجات متوسطة المدى PA6 GF30 لتقليل الوزن مقابل الألومنيوم مع الحفاظ على الصلابة.
• إطارات الأمتعة والسحابات: تعتمد شركة YKK وغيرها من الشركات المصنعة للسحاب بشكل كبير على PA6 لأسنان السوستة والأجسام المنزلقة - تعد صلابة المادة وانخفاض الاحتكاك ضد نفسها من الخصائص المثالية لآليات السحاب.
• الأدوات الكهربائية: تعمل مبيتات المثقاب، وأجسام المناشير الدائرية، وواقيات المطحنة المصنوعة من PA6 GF على امتصاص اهتزازات المحرك، ومقاومة الحرارة المنبعثة من مبيتات المحرك، وتوفير الصلابة الهيكلية اللازمة للحفاظ على محاذاة المحمل.
• أغلفة فرشاة الأسنان والعناية الشخصية: حيث توفر درجات ملامسة الطعام PA6 (المتوافقة مع لوائح إدارة الغذاء والدواء الأمريكية أو لوائح ملامسة الغذاء في الاتحاد الأوروبي) أغلفة آمنة ومتينة مع تشطيب سطحي ممتاز.

تطبيقات النسيج والألياف

تمثل ألياف PA6 - التي تباع تحت أسماء تجارية مثل Perlon - فئة استخدام رئيسية منفصلة تمامًا عن التطبيقات الهندسية المقولبة بالحقن والمبثوقة التي تمت مناقشتها أعلاه. يتم غزل خيوط الخيوط PA6 إلى ألياف ذات قوة شد في نطاق 4-6 ن/دتكس ، مع استطالة عند الكسر تبلغ حوالي 20-40٪ - وهي خصائص تجعلها مناسبة للجوارب والملابس الداخلية والملابس الرياضية والمنسوجات التقنية.

في تطبيقات النسيج التقنية، توجد ألياف PA6 في سلك الإطارات (غالبًا ما يتم دمجه مع سلك فولاذي في الإطارات ذات الطبقات المتحيزة)، وسيور النقل، والحبال والشباك للتطبيقات البحرية، وأقمشة الترشيح. تتم معالجة سلك الإطارات PA6 بنسب سحب عالية للغاية لمحاذاة سلاسل البوليمر وتحقيق المتانة أعلاه 8 ن/دتكس ، مما يوفر مقاومة التعب اللازمة لركوب الدراجات المرنة المتكررة في الإطارات.

يعد خيوط السجاد تطبيقًا رئيسيًا آخر للألياف - تمثل ألياف السجاد PA6 حصة كبيرة من سوق السجاد السكني والتجاري، وتتنافس مع PA66 والبوليستر على أساس أداء التكلفة. يمكن إعادة صهر سجاد PA6 وإعادة لفه في نهاية عمره، مما دفع إلى تطوير برامج استعادة السجاد وإعادة تدويره (لا سيما عملية Aquafil ECONYL®، التي تعمل على إذابة سجاد PA6 وشباك الصيد وإعادتها إلى مونومر الكابرولاكتام).

تطبيقات الاتصال الطبية والغذائية

تم اعتماد درجات معينة من PA6 للامتثال لملامسة الأغذية بموجب لائحة الاتحاد الأوروبي رقم 10/2011 أو لوائح إدارة الغذاء والدواء الأمريكية 21 CFR. تُستخدم هذه الدرجات في مكونات معدات تجهيز الأغذية - وصلات سلسلة النقل، وقضبان التوجيه، وأسطح ألواح التقطيع، وأجزاء المضخة لمعالجة السوائل المخصصة للأطعمة. المادة قابلة للتنظيف بالبخار والمطهرات القياسية المخصصة للطعام.

في تصنيع الأجهزة الطبية، يتم استخدام PA6 للمكونات غير القابلة للزرع: موصلات القسطرة، ومقابض الأدوات الجراحية، وصواني التعقيم، ومساكن المعدات. إن قدرتها على تحمل دورات الأوتوكلاف البخارية المتكررة (121 درجة مئوية، 134 درجة مئوية) - خاصة في الدرجات المقواة بالزجاج - تجعلها أكثر ملاءمة لإعادة المعالجة من العديد من اللدائن الحرارية الهندسية الأخرى. لا يستخدم PA6 للأجهزة القابلة للزرع بسبب قابليته للتحلل المائي في الظروف الفسيولوجية على مدى فترات زمنية طويلة.

كيفية اختيار درجة PA6 المناسبة

تغطي عائلة المواد PA6 العشرات من الدرجات التجارية. ويتطلب تحديد الخيار الصحيح مطابقة ملف تعريف الخاصية المحدد للدرجة مع متطلبات التطبيق. يغطي الإطار التالي نقاط القرار الأكثر شيوعًا.

نقطة حرجة غالبا ما يتم تجاهلها: تكون قيم ورقة البيانات دائمًا جافة كما هي مصبوبة ما لم يُنص على خلاف ذلك . بالنسبة لأي حساب هيكلي يتضمن PA6 في بيئة العالم الحقيقي، استخدم القيم المشروطة (50% توازن RH أو مشبعة بالكامل، اعتمادًا على ظروف الخدمة). يمكن أن يؤدي التصميم على معامل الشد الجاف المصبوب ثم النشر في بيئة رطبة إلى انحرافات ومعدلات زحف أعلى بكثير من المتوقع.

PA6 مقابل PA66: فهم الفرق العملي

كثيرا ما يتم الخلط بين PA6 وPA66 أو يتم استخدامهما بالتبادل في المناقشات غير الفنية. وهي متشابهة من الناحية الهيكلية (كلاهما عبارة عن مادة بولي أميد لها نفس كيمياء وحدة التكرار) ولكنها تختلف في الطرق الرئيسية التي تؤثر على اختيار المواد.

• نقطة الانصهار: يذوب PA66 عند درجة حرارة 260 درجة مئوية تقريبًا مقابل 220 درجة مئوية لـ PA6، مما يمنح PA66 ميزة حرارية في شكل غير مملوء. ومع ذلك، كلاهما يصل إلى قيم HDT مماثلة عندما يكون معززًا بالزجاج بشكل كبير.
• امتصاص الرطوبة: يمتص PA6 رطوبة أكثر قليلاً من PA66 في الظروف المكافئة، وهو ما يترجم إلى تغيير أكبر في الأبعاد بشكل هامشي.
• المعالجة: تتمتع PA6 بنافذة معالجة أوسع وأقل، مما يسهل تشكيل الأشكال الهندسية المعقدة والجدران الرقيقة. كما أن لزوجة الذوبان المنخفضة عند درجات حرارة المعالجة تفيد أيضًا في تبلل الألياف الزجاجية أثناء التركيب.
• التكلفة: يتم تصنيع PA6 من الكابرولاكتام، بينما يستخدم PA66 حمض الأديبيك وهكساميثيلينيديامين. يتقلب سعر السوق، ولكن PA6 هو عادة 5-15% أقل تكلفة للكيلوغرام الواحد، وهو أمر مهم على نطاق واسع.
• إعادة التدوير: يمكن إزالة بلمرة PA6 مرة أخرى إلى مونومر الكابرولاكتام مع عوائد استخلاص عالية، مما يدعم إعادة التدوير في حلقة مغلقة. تعد عملية إزالة البلمرة PA66 ممكنة من الناحية الفنية ولكنها أقل تطويرًا تجاريًا على نطاق واسع.

بالنسبة لمعظم التطبيقات التي تقل درجة حرارة الخدمة عن 150 درجة مئوية، تعمل مواد PA6 GF بشكل مكافئ مع PA66 GF بتكلفة أقل. فوق 150 درجة مئوية أو في التطبيقات التي يكون فيها تورم الرطوبة أمرًا بالغ الأهمية، فإن PA66 أو البولياميدات عالية الأداء (PA46، PA6T/66) تستحق التقييم.

معالجة المواد PA6 وPA6 GF: الاعتبارات الرئيسية

يتطلب الحصول على أقصى استفادة من مواد PA6 GF الاهتمام بظروف المعالجة التي تختلف إلى حد ما عن اللدائن الحرارية السلعية مثل PP أو ABS.

التجفيف

PA6 استرطابي ويجب تجفيفه قبل المعالجة. ظروف التجفيف القياسية هي 80 درجة مئوية لمدة 4-6 ساعات في مجفف إزالة الرطوبة (نقطة الندى أقل من -30 درجة مئوية) لتقليل محتوى الرطوبة إلى أقل من 0.2% لقولبة الحقن. يؤدي التجفيف غير الكافي إلى تحلل مائي لسلاسل البوليمر أثناء معالجة الذوبان، مما يؤدي إلى انخفاض اللزوجة وعيوب التناثر وانخفاض كبير في الخواص الميكانيكية في الجزء المصبوب.

درجة حرارة الذوبان

تتراوح درجات حرارة ذوبان قوالب الحقن لـ PA6 عادة من 240-280 درجة مئوية ، اعتمادًا على سمك الجدار وهندسة الأجزاء. تعمل درجات حرارة العفن التي تتراوح بين 60-90 درجة مئوية على تعزيز التبلور الجيد والتشطيب السطحي. بالنسبة لمواد PA6 GF، فإن البقاء داخل هذه النافذة يحافظ أيضًا على طول الألياف - حيث تؤدي درجة حرارة الذوبان المفرطة جنبًا إلى جنب مع سرعة المسمار الشديدة إلى تدهور الألياف وتقليل الأداء الميكانيكي.

توجيه الألياف وخطوط اللحام

تتم محاذاة الألياف الزجاجية في مواد PA6 GF بشكل تفضيلي على طول اتجاه التدفق أثناء قولبة الحقن. وهذا يخلق خصائص متباينة الخواص: الجزء أكثر صلابة وأقوى في اتجاه التدفق من الجزء المستعرض له. يمكن أن تتمتع خطوط اللحام (حيث تلتقي جبهتا التدفق) في أجزاء PA6 GF بقوة شد منخفضة تصل إلى 30-50% من القيمة الإجمالية لأن الألياف تتماشى بالتوازي مع خط اللحام ولا ترتبط إلا من خلال مصفوفة البوليمر. يجب أن يقلل موقع البوابة وتصميم الأجزاء من خطوط اللحام في المناطق عالية الضغط.

الاعوجاج والانكماش

تتقلص مواد PA6 GF بشكل تفاضلي: تقريبًا 0.3-0.7% في اتجاه التدفق و 0.8-1.3% عرضية للتدفق لدرجات GF30. هذا الانكماش التفاضلي هو المحرك الأساسي للانفتال في الأجزاء المسطحة أو شبه المسطحة. يعد وضع البوابة وتصميم الأجزاء القائم على المحاكاة أمرًا ضروريًا للألواح المسطحة والأغطية المصنوعة من مواد PA6 GF.

الاستدامة وإعادة تدوير PA6

يقع PA6 في وضع أفضل من العديد من البوليمرات الهندسية من منظور الاقتصاد الدائري بسبب قابليته لإزالة البلمرة. تعمل عملية ECONYL® (Aquafil) على استعادة الكابرولاكتام من نفايات PA6 بعد الاستهلاك - بما في ذلك السجاد وشباك الصيد والنفايات الصناعية - وإعادة بلمرته إلى جودة PA6 المكافئة. وقد تم التحقق من صحة كيمياء الحلقة المغلقة هذه على نطاق تجاري أكثر من 100.000 طن من نفايات PA6 بعد أن تمت معالجتها من خلال نظام التجديد ECONYL® وفقًا للتقارير الأخيرة.

بالنسبة لمواد PA6 GF، تكون إعادة التدوير أكثر تعقيدًا لأنه لا يمكن استعادة الألياف الزجاجية بطولها الأصلي من خلال إعادة التدوير الميكانيكية القياسية - حيث يؤدي استنزاف الألياف أثناء إعادة المعالجة إلى تقليل طول الألياف وبالتالي الأداء الميكانيكي. ومع ذلك، يمكن إعادة تدوير PA6 GF25 أو GF30 المعاد تدويرها ميكانيكيًا إلى التطبيقات ذات المحتوى المنخفض من الألياف. إعادة التدوير الكيميائي مرة أخرى إلى مونومر يعالج الزجاج كبقايا يجب فصلها، ولكنه يسلم الكابرولاكتام غير الملوث من جزء البوليمر.

طرق PA6 الحيوية قيد التطوير التجاري. يمكن نظريًا استخلاص الكابرولاكتام من الليسين الحيوي أو الهكسان الحلقي من مصادر حيوية، على الرغم من أن PA6 التجاري الحيوي بالكامل لم يتم إنتاجه بعد على نطاق واسع. أعلن العديد من المنتجين عن برامج استهداف تجريبية محتوى الكابرولاكتام ذو الأساس الحيوي 30-100% خلال العقد القادم، الأمر الذي من شأنه أن يقلل بشكل كبير من البصمة الكربونية لإنتاج PA6 مقارنة بالمسار الحالي للبتروكيماويات.

حيث PA6 ليس هو الخيار الصحيح

إن فهم حدود PA6 لا يقل أهمية عن معرفة نقاط قوته. هناك تطبيقات يكون فيها PA6 - حتى في شكل مملوء بالزجاج - مادة خاطئة بغض النظر عن التكلفة:

• ارتفاع درجة الحرارة المستمرة فوق 180 درجة مئوية: حتى مواد PA6 GF تبدأ في فقدان خواصها الميكانيكية عند درجات حرارة ثابتة أعلى من 180 درجة مئوية. تتطلب التطبيقات في هذا النطاق بولي أميدات ذات درجة حرارة عالية (PA46، PA6T، PA9T) أو بوليمرات هندسية غير بولياميد (PPS، PEEK).
• البيئات الحمضية القوية: تعمل الأحماض المركزة على تحلل روابط الأميد في PA6 بسرعة. تتطلب التطبيقات في البيئات الكيميائية الحمضية القوية PTFE أو PVDF أو البولي بروبيلين.
• الوضوح البصري: يعتبر PA6 شبه بلوري وشفاف في أحسن الأحوال، ولا يمكنه تحقيق الوضوح البصري للمواد غير المتبلورة مثل البولي كربونات أو PMMA.
• دقة عالية في البيئات الرطبة: بالنسبة للأجزاء التي تتطلب تفاوتات أبعاد أقل من ±0.1 مم والتي ستتعرض لدورة الرطوبة، فإن التورم الاسترطابي لـ PA6 عادة ما يكون غير مؤهل. يعد POM (الأسيتال) أو PBT من البدائل الشائعة.
• الأجهزة الطبية القابلة للزرع على المدى الطويل: PA6 غير متوافق حيويًا مع التطبيقات القابلة للزرع بسبب التحلل المائي واحتمال ترشيح المونومر.
