هل البولي أميد 6 بلوري أم غير متبلور؟ شرح هيكل PA6

البولي أميد 6 شبه بلوري — ليس بلوريًا بالكامل، وليس غير متبلور بالكامل

البولي أميد 6 (PA6)، المعروف على نطاق واسع باسم النايلون 6 أو بولي كابرولاكتام، هو بوليمر ترموبلاستيكي شبه بلوري. وهذا يعني أنه يحتوي في نفس الوقت على كل من المجالات البلورية — المناطق التي يتم فيها ترتيب السلاسل الجزيئية في أنماط مرتبة ومتكررة — والمجالات غير المتبلورة، حيث تظل تعبئة السلسلة مضطربة. إنها ليست بلورية بالكامل مثل بلورة الملح البسيطة ولا غير متبلورة بالكامل مثل الزجاج العادي.

هذه البنية الدقيقة ثنائية الطور هي السبب الأساسي بولي أميد 6 يؤدي بالطريقة التي يؤدي بها. الجزء البلوري يمنحه القوة والصلابة، في حين يساهم الجزء غير المتبلور بالمرونة ومقاومة الصدمات والقدرة على امتصاص الجزيئات الصغيرة مثل الماء. يعد فهم التوازن بين هاتين المرحلتين أمرًا ضروريًا لأي شخص يقوم بتصميم الأجزاء أو اختيار المواد أو معالجة PA6 في السياقات الصناعية أو الهندسية.

المفهوم الخاطئ الشائع هو أن PA6 إما "بلوري" أو "غير متبلور" اعتمادًا على كيفية معالجته. في الواقع، تتغير نسبة كل مرحلة مع ظروف المعالجة والتاريخ الحراري ومحتوى الرطوبة — ولكن كلتا المرحلتين موجودتان دائمًا إلى حد ما في مادة البولي أميد الصلبة 6. يمكن أن يكون لـ PA6 المبرد بالتبريد السريع مؤشر تبلور منخفض يصل إلى بضعة في المائة، في حين يمكن أن تصل المادة المبردة ببطء أو الملدنة إلى حوالي 35%. لا ينتج أي من الطرفين مادة تتكون من مرحلة واحدة أو أخرى بحتة.

ماذا يعني شبه البلوري فعليًا في سياق PA6

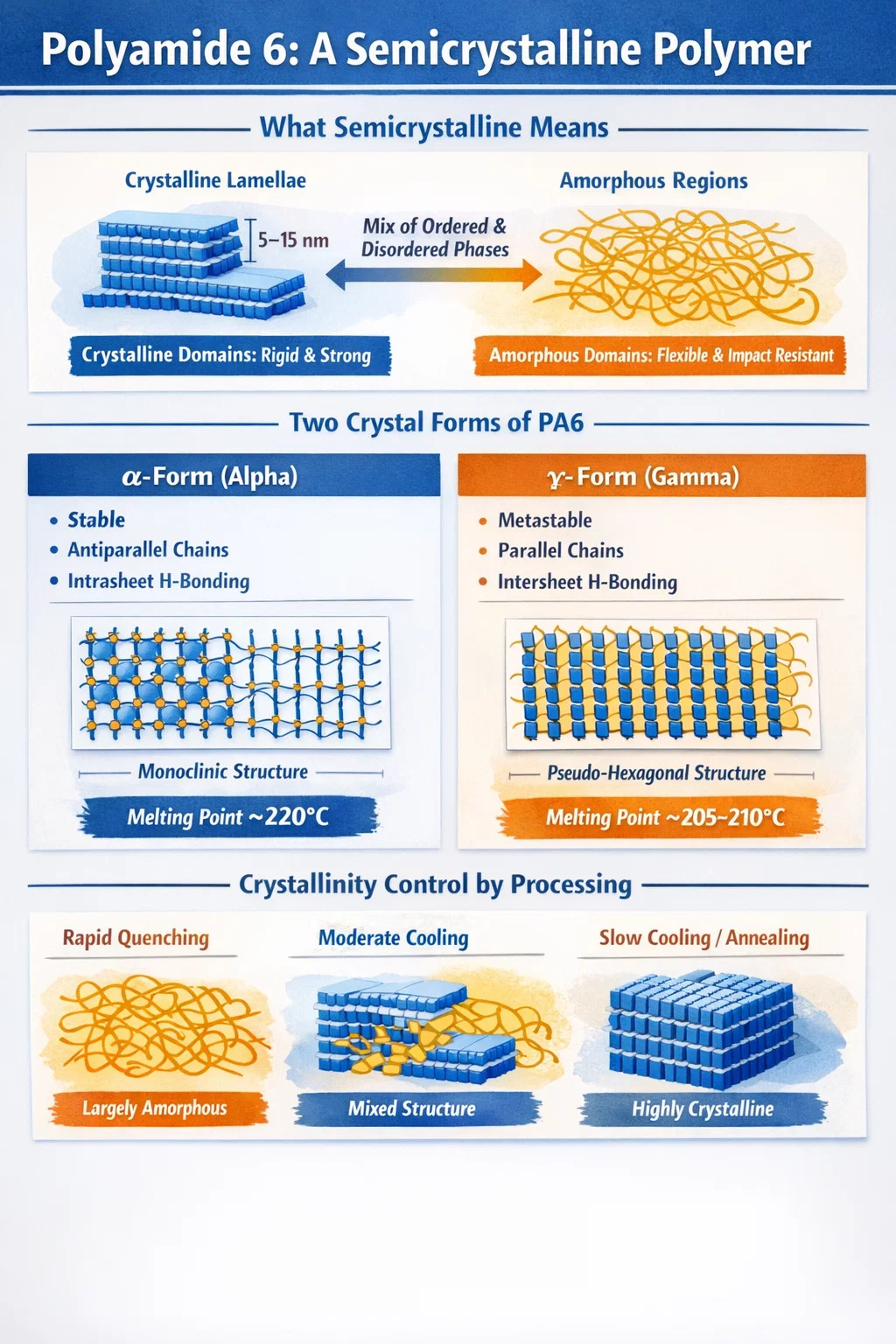

عندما يصف علماء البوليمر مادة ما بأنها شبه بلورية، فإنهم يشيرون إلى بنية مجهرية محددة على مقياس النانومتر. في الحالة الصلبة، ينظم البولي أميد 6 في أكوام من الصفائح البلورية — مناطق رقيقة مرتبة تشبه الصفائح يبلغ سمكها حوالي 5 إلى 15 نانومتر — مفصولة بمناطق بين الطبقات غير متبلورة. تشكل هذه الأكوام الصفائحية هياكل فوقية كروية أكبر تسمى الكريات، والتي يمكن ملاحظتها تحت المجهر الضوئي المستقطب وهي مميزة للبوليمرات شبه البلورية المتبلورة بالذوبان.

القوة الدافعة وراء التبلور في PA6 هي تكوين روابط هيدروجينية بين الجزيئات بين مجموعات الأميد (–CO–NH–) على طول سلاسل البوليمر المجاورة. هذه الروابط، الأقوى من تفاعلات فان دير فالس ولكنها أضعف من الروابط التساهمية، تقفل السلاسل في ترتيبات متوازية وتخلق ميزة الطاقة التي تجعل التبلور مناسبًا من الناحية الديناميكية الحرارية. ومع ذلك، فإن السلاسل الطويلة المتشابكة لا تستطيع إعادة تنظيم نفسها بالكامل أثناء التصلب. يظل جزء كبير دائمًا محاصرًا في تكوينات غير منظمة، مما يشكل الطور غير المتبلور.

يعكس فرق الكثافة بين المرحلتين اختلافهما الهيكلي: تبلغ كثافة الطور البلوري لـ PA6 حوالي 1.24 جم/سم³، بينما تبلغ كثافة الطور غير المتبلور حوالي 1.08 جم/سم³ <TAG1> فجوة تبلغ حوالي 15%. لذلك فإن قياس الكثافة الظاهرية لعينة PA6 هي إحدى الطرق غير المباشرة المستخدمة لتقدير درجة بلورتها، على الرغم من أن التقنيات الأكثر دقة مثل قياس السعرات الحرارية التفاضلية (DSC) وتشتت الأشعة السينية بزاوية واسعة (WAXS) هي قياسية في الممارسة المعملية.

والأمر الحاسم هو أن المناطق غير المتبلورة في PA6 ليست كلها متطابقة. يميز الباحثون بين الجزء غير المتبلور المتحرك (MAF) — السلاسل الحرة للخضوع لحركة قطعية تعاونية فوق درجة حرارة انتقال الزجاج — والجزء غير المتبلور الصلب (RAF). يتكون RAF من أجزاء سلسلة مقيدة هندسيًا بقربها من أسطح الصفائح البلورية، مما يمنحها قدرة محدودة على الحركة حتى فوق درجة حرارة انتقال الزجاج السائب. إن وجود RAF كبير في PA6 يعني أن النماذج البسيطة المكونة من مرحلتين تقلل بشكل كبير من التعقيد الهيكلي للمادة.

الشكلان البلوريان الرئيسيان للبولي أميد 6: ألفا وجاما

لا يتبلور البولي أميد 6 في بنية بلورية فريدة واحدة. إنه يظهر تعدد الأشكال البلورية، مما يعني أنه يمكن أن يشكل هياكل بلورية مختلفة — تسمى تعدد الأشكال — اعتمادًا على كيفية معالجته. الشكلان المتعددان الأساسيان هما شكل ألفا (α) وشكل جاما (γ)، ولكل منهما ترتيبات ذرية وعواقب ميكانيكية مميزة.

الشكل البلوري ألفا (α)

الشكل α هو الشكل المتعدد الأشكال المستقر ترموديناميكيًا للبولي أميد 6. تحتوي على خلية وحدة أحادية الميل حيث تعمل سلاسل البوليمر المتجاورة بشكل متعاكس مع بعضها البعض. تحدث الرابطة الهيدروجينية في الشكل α بشكل أساسي داخل الصفائح المستوية — ما يسمى بالرابطة الهيدروجينية داخل الصفائح — مما ينتج عنه بنية منظمة جيدًا ومواتية من حيث الطاقة. يذوب الشكل α عند حوالي 220°C ويتم تفضيله عندما يتبلور PA6 في ظل ظروف تبريد بطيئة (عادةً بمعدلات تبريد أقل من حوالي 8°C في الثانية) أو بعد التلدين فوق 150°C. تتوافق الدرجة الأعلى من الترتيب البنيوي مع معامل يونج الأعلى مقارنة بالشكل γ.

الشكل البلوري جاما (γ)

الشكل γ، والذي يوصف أحيانًا بأنه شبه سداسي أو متوسط الطور، هو شكل متعدد الأشكال غير مستقر يسود عندما تتم معالجة PA6 بمعدلات تبريد أسرع (بين حوالي 8 ° درجة مئوية/ثانية و100 ° درجة مئوية/ثانية)، كما هو الحال أثناء الغزل المنصهر في الألياف أو القولبة بالحقن باستخدام قوالب باردة. في الشكل γ، تعمل السلاسل بشكل متوازي وليس متعاكس، والرابطة الهيدروجينية هي عبارة عن رابطة بين الصفائح بطبيعتها — تحدث بين الصفائح المتجاورة المرتبطة بالهيدروجين. يتم احتجاز الشكل γ حركيًا ويمكن أن يتحول إلى الشكل α عند التلدين أو التعرض للماء الساخن. في المركبات النانوية PA6/الطين، يتم أيضًا تفضيل الشكل γ باستمرار بسبب التأثير النووي للصفائح الدموية الطينية.

ماذا يعني هذا التعدد الشكلي في الممارسة العملية

بالنسبة للمهندسين والمعالجين، فإن تعدد الأشكال البلورية في PA6 ليس مفهومًا أكاديميًا مجردًا. سيحتوي جزء PA6 المصبوب المنتج باستخدام قالب بارد ووقت دورة سريع على بلورات على شكل γ بشكل أساسي، في حين سيحتوي نفس الراتنج المصبوب باستخدام قالب ساخن وتبريد بطيء على المزيد من شكل α. ستختلف الخواص الميكانيكية الناتجة — الصلابة، مقاومة التعب، ثبات الأبعاد — بشكل ملموس بين هذين الجزأين على الرغم من أنهما مصنوعان من نفس درجة مادة البولي أميد 6. لذلك فإن التحكم في معدلات التبريد ودرجات حرارة القالب يعد أحد الأدوات الأساسية لضبط البنية الدقيقة لأجزاء PA6 النهائية.

نطاق التبلور النموذجي لـ PA6 ولماذا هو منخفض نسبيًا

أحد جوانب البنية الدقيقة للبولي أميد 6 التي تفاجئ العديد من المهندسين هو مدى انخفاض بلوريته مقارنة بالبوليمرات القابلة للتبلور الأبسط مثل البولي إيثيلين. يحقق PA6 المتبلور بالذوبان عادةً مؤشر التبلور 35% أو أقل، اعتمادًا على ظروف المعالجة والتاريخ الحراري. وهذا يعني أنه حتى في ظل ظروف التبريد البطيء الأكثر ملاءمة، تظل غالبية المادة من حيث الحجم غير متبلورة.

السبب وراء هذا الانخفاض المفاجئ في التبلور يكمن في طوبولوجيا السلسلة لـ PA6 في المصهور المتصلب. على عكس البولي إيثيلين، الذي يحتوي على سلاسل بسيطة ومرنة نسبيًا قادرة على طي إعادة الدخول المجاورة بكفاءة، تتميز سلاسل PA6 بروابط هيدروجينية قوية بين السلاسل تعيق حركات السلسلة التعاونية اللازمة للتبلور الفعال. بالإضافة إلى ذلك، لا يمكن لسلاسل البوليمر الطويلة المتشابكة إعادة التنظيم بسرعة من تكوينات ملفاتها العشوائية في المصهور. يصف نموذج هيكلي مقبول على نطاق واسع للبولي أميدات المتبلورة بالذوبان السلاسل بأنها تشكل العديد من حلقات إعادة الدخول الطويلة غير المتجاورة جنبًا إلى جنب مع سلاسل الربط بين البلورات التي تربط الصفائح البلورية المختلفة. يولد هذا الهيكل الحلقي غير المنظم بشكل طبيعي طبقة سميكة غير متبلورة بين الصفائح البلورية — في PA6، يبلغ سمك الطبقة البينية غير المتبلورة عادةً حوالي ضعف سمك الصفائح البلورية نفسها.

وبالمقارنة، فإن تبلور بلورات PA6 المفردة المزروعة بالمحلول —حيث تتمتع السلاسل بوقت وحرية أكبر بكثير لإعادة التنظيم — يمكن أن يكون أعلى بكثير، ولكن هذا لا يمثل PA6 التجاري في أي سيناريو معالجة عملي. يحتوي PA6 الحقيقي المصبوب بالحقن أو المبثوق أو المغزول بالألياف دائمًا على جزء كبير غير متبلور.

يمكن أن يؤدي التبريد بالتبريد PA6 —على سبيل المثال، غمر عينة ذائبة للتو بسرعة في الماء المثلج — إلى إنتاج مادة ذات تبلور منخفض للغاية، تقترب من حالة غير متبلورة بالكامل تقريبًا. يمكن أن يخضع PA6 المطفأ لاحقًا للتبلور البارد عند إعادة تسخينه فوق درجة حرارة انتقاله الزجاجي البالغة حوالي 50 –55 ° درجة مئوية، ويتحول من غير متبلور في الغالب إلى شبه بلوري. يمكن ملاحظة هذا السلوك بسهولة في تجارب DSC، حيث يظهر طارد حرارة التبلور البارد أثناء مسح تسخين PA6 المبرد بالتبريد.

كيف تتحكم ظروف المعالجة في البنية البلورية للبولي أميد 6

نظرًا لأن البولي أميد 6 شبه بلوري ذو بنية مجهرية حساسة ومتغيرة، فإن الظروف التي تتم معالجته فيها تحدد بشكل عميق خصائص الجزء النهائي. يعد هذا أحد أهم الجوانب العملية للعمل مع PA6 كمادة هندسية.

معدل التبريد

معدل التبريد هو المتغير السائد الذي يتحكم في كل من درجة التبلور وتوزيع الأشكال المتعددة في PA6 المصبوب بالحقن والمبثوق. عند معدلات تبريد أقل من حوالي 8°C في الثانية، يكون الشكل α هو الطور البلوري السائد. بين حوالي 8°C/s و100°C/s، يسود الشكل γ. عند معدلات تبريد عالية جدًا — مثل تلك التي تم تحقيقها في الإخماد السريع — يتم قمع التبلور إلى حد كبير ويتم الحصول على PA6 غير المتبلور بشكل أساسي. في عملية القولبة بالحقن العملية، يحتوي الغلاف الخارجي للجزء المصبوب (الذي يبرد بشكل أسرع على جدار القالب البارد) عادةً على المزيد من المواد على شكل γ أو غير المتبلورة، بينما يحتوي القلب (الذي يبرد بشكل أبطأ) على المزيد من البلورات على شكل α. يؤدي هذا إلى إنشاء تدرج في مورفولوجيا الجلد عبر المقطع العرضي للجزء.

درجة حرارة القالب

درجة حرارة القالب لها تأثير مباشر على التبلور. تؤدي درجات حرارة القالب الأعلى (بالنسبة لـ PA6، عادةً 60–100°C) إلى إبطاء تبريد سطح الجزء بالنسبة إلى قلبه، وتعزيز التبلور الإجمالي بشكل أكبر، وتفضيل تطور البلورات على شكل ألفا. تؤدي درجات حرارة القالب المنخفضة إلى تقليل التبلور ولكنها قد تبسط عملية إزالة القالب. إحدى النتائج العملية هي أن أجزاء PA6 ذات التبلور الأعلى تظهر استقرارًا أبعاديًا أفضل في الخدمة — نظرًا لانخفاض التبلور الثانوي الذي يحدث بعد القولبة — ولكنها قد تتطلب أوقات دورة أطول لضمان التبلور المناسب قبل القذف.

التلدين

يؤدي تلدين أجزاء البولي أميد 6 — الاحتفاظ بها عند درجة حرارة مرتفعة أقل من نقطة الانصهار، عادةً 140–180° درجة مئوية — إلى تعزيز تحويل بلورات شكل γ إلى شكل α الأكثر استقرارًا ويزيد من الدرجة الإجمالية للتبلور من خلال التبلور الثانوي. تميل عملية التلدين أيضًا إلى تكثيف الصفائح البلورية الموجودة وتقليل الضغوط الداخلية. يقوم المهندسون في كثير من الأحيان بتلدين مكونات PA6 المخصصة للخدمة في درجات الحرارة العالية أو التطبيقات حيث يكون الاستقرار الأبعادي بمرور الوقت أمرًا بالغ الأهمية.

محتوى الرطوبة أثناء المعالجة

يلعب الماء دورًا مزدوجًا في معالجة PA6. أثناء معالجة الذوبان، تعمل الرطوبة كملين يقلل من لزوجة الذوبان و— عند مستويات عالية — يمكن أن تسبب تدهورًا مائيًا لطول السلسلة. في الحالة الصلبة، يعمل الماء الممتص على تعطيل الروابط الهيدروجينية بين السلاسل في الطور غير المتبلور، مما يؤدي إلى تليين تلك المناطق، وتقليل قوة الشد والصلابة، وخفض درجة حرارة انتقال الزجاج الفعالة. المرحلة البلورية غير منفذة للماء بشكل أساسي — يحدث امتصاص الرطوبة بالكامل من خلال المناطق غير المتبلورة في بنية PA6. ولهذا السبب تمتص درجات PA6 الأكثر بلورية كمية أقل من الماء وتظهر استقرارًا أبعاديًا أفضل في الظروف الرطبة مقارنة بالدرجات الأقل بلورية.

الخصائص الحرارية الرئيسية المرتبطة بالطبيعة شبه البلورية لـ PA6

إن البنية الدقيقة شبه البلورية للبولي أميد 6 مسؤولة بشكل مباشر عن العديد من أهم خصائصه الحرارية، والتي تميزه بشكل حاد عن البوليمرات غير المتبلورة بالكامل والمواد البلورية البحتة.

• نقطة الانصهار: نظرًا لأن PA6 يحتوي على مجالات بلورية، فإن نقطة انصهاره الحقيقية — حوالي 220°C للشكل α. البوليمرات غير المتبلورة بالكامل لا تذوب، بل تلين تدريجيا فقط. يعد انتقال الذوبان الحاد لـ PA6 سمة مميزة للمادة شبه البلورية ولهذا السبب يمكن معالجة PA6 بالذوبان عند درجات حرارة محددة جيدًا.
• درجة حرارة انتقال الزجاج (Tg): تخضع المرحلة غير المتبلورة من PA6 لانتقال زجاجي عند حوالي 50–55° درجة مئوية في الحالة الجافة. تحت هذه الدرجة من الحرارة، تتجمد السلاسل غير المتبلورة في حالة زجاجية، وفوقها تصبح مطاطية. ينخفض Tg بشكل ملحوظ في وجود الرطوبة الممتصة — وصولاً إلى حوالي 0°C أو أقل عند التشبع الكامل — لأن الماء يلدن المجالات غير المتبلورة.
• درجة حرارة انحراف الحرارة (HDT): يحتفظ PA6 بصلابة كبيرة حتى نقطة انصهاره تقريبًا لأن الطور البلوري يعمل كشبكة ترابط فيزيائية فوق Tg. يتناقض هذا مع البوليمرات غير المتبلورة بالكامل، والتي تفقد صلابتها بسرعة فوق Tg. يتراوح HDT لـ PA6 غير المقوى في ظل ظروف الاختبار القياسية عادةً بين 55–65°C؛ ومع تقوية الألياف الزجاجية، يرتفع إلى 200°C أو أعلى.
• انتقال بريل: يخضع PA6 أيضًا لانتقال الحالة الصلبة المسمى انتقال بريل عند حوالي 160°C في مادة غير محصورة. فوق درجة الحرارة هذه، تنتقل البلورة أحادية الميل ذات الشكل α نحو مرحلة ذات تناظر أعلى مع رابطة هيدروجينية أكثر اضطرابًا. ويؤثر هذا التحول على نافذة المعالجة والسلوك الحراري لـ PA6 عند درجات حرارة الخدمة المرتفعة.

كيف يحدد الهيكل شبه البلوري الأداء الميكانيكي لـ PA6

السلوك الميكانيكي للبولي أميد 6 هو نتيجة مباشرة لبنيته المجهرية شبه البلورية ثنائية الطور. يساعد فهم هذا الارتباط على تفسير نقاط قوته وحدوده في التطبيقات الهندسية.

تعمل الصفائح البلورية كروابط متشابكة فيزيائية أو مجالات تقوية توفر الصلابة والقوة. تحمل السلاسل غير المتبلورة الموجودة بين الصفائح وحولها، وخاصة سلاسل الربط بين البلورات التي تمتد بين الصفائح المتجاورة، إجهادًا أثناء التشوه وتساهم في المتانة والليونة. هذه البنية مسؤولة عن سلوك الإنتاجية المزدوجة المميز الذي لوحظ في اختبار الشد لـ PA6 في درجة حرارة الغرفة: إنتاجية أولية عند ضغوط منخفضة (حوالي 5–10%) مرتبطة بتشوه المجالات غير المتبلورة، يليها إنتاجية ثانية عند ضغوط أعلى مرتبطة بتعطيل الصفائح البلورية نفسها.

ترتبط التبلور الأعلى في PA6 عمومًا بصلابة أعلى وقوة شد أعلى ومقاومة أفضل للزحف، ولكن على حساب انخفاض مقاومة الصدمات والاستطالة عند الكسر. تميل درجة التبلور المنخفضة PA6 —على سبيل المثال، PA6 المنتجة بالتبريد السريع — إلى أن تكون أكثر صلابة ومرونة. تعد هذه المقايضة سمة كلاسيكية للبوليمرات شبه البلورية وتمنح مركبات ومعالجات PA6 مجالًا كبيرًا لضبط الخصائص لتطبيقات محددة عن طريق ضبط التبلور من خلال ظروف المعالجة أو عوامل النواة.

بالمقارنة مع قريبه PA66 (النايلون 6،6)، يكون PA6 أقل تبلورًا قليلاً في ظل ظروف معالجة مكافئة. وهذا يمنح PA6 نقطة انصهار أقل إلى حد ما (~220°C مقابل ~260°C لـ PA66)، وقابلية معالجة أفضل في درجات حرارة منخفضة، وأداء تأثير أفضل قليلاً، بينما يوفر PA66 مقاومة أفضل للحرارة وصلابة بشكل هامشي في درجات الحرارة المرتفعة. كلاهما شبه بلوري — يكمن الاختلاف في درجة التبلور والكمال البلوري وليس في الطبيعة البلورية/غير المتبلورة الأساسية للمواد.

البولي أميد 6 مقابل البولي أميدات غير المتبلورة: تمييز واضح

ومن الجدير التمييز بشكل واضح بين البولي أميد 6 وفئة المواد المعروفة باسم البولي أميدات غير المتبلورة، حيث ينتمي كلاهما إلى عائلة البولي أميد ولكن لهما هياكل وخصائص مختلفة جوهريًا.

PA6 هو، كما تمت مناقشته في هذه المقالة، عبارة عن بولي أميد شبه بلوري. على النقيض من ذلك، تم تصميم البولي أميدات غير المتبلورة —مثل كوبوليمرات PA 6I/6T (كوبوليمرات هيكساميثيلين ديامين مع أحماض إيزوفثاليك وتيريفثاليك) — لمنع التبلور بالكامل من خلال دمج البنية الجزيئية غير المنتظمة، عادةً من خلال البلمرة المشتركة مع مونومرات ذات هندسة مختلفة. على سبيل المثال، تعمل الوحدات الإيزوفثالية في PA 6I/6T على إدخال انحناءات في السلسلة تمنع التعبئة المنتظمة وتقمع أي ترتيب بلوري، مما ينتج عنه مادة غير متبلورة بالكامل.

والعواقب العملية لهذا الاختلاف كبيرة. تعتبر البولي أميدات غير المتبلورة شفافة (لأنه لا توجد مجالات بلورية لتشتيت الضوء)، ولها انكماش منخفض في القالب، واستقرار أبعادي ممتاز. ومع ذلك، فإنها تفتقر إلى الصلابة عالية الحرارة التي توفرها التبلور في PA6، ودرجة حرارة خدمتها محدودة بدرجة حرارة انتقال الزجاج وليس نقطة الانصهار. PA6، ببنيته شبه البلورية، معتم أو شفاف، ويظهر انكماشًا أعلى للقالب، وله نقطة انصهار مميزة — ولكنه يحتفظ بالصلابة والقوة أعلى بكثير من Tg بسبب الطور البلوري.

وهذا التمييز مهم عند اختيار المواد. بالنسبة للتطبيقات التي تتطلب الوضوح البصري، والتفاوتات الأبعادية الضيقة، والمقاومة الكيميائية الواسعة في البيئات ذات درجات الحرارة المعتدلة، قد يتم تفضيل البولي أميدات غير المتبلورة. بالنسبة لتطبيقات الهندسة الإنشائية التي تتطلب صلابة عالية ومقاومة للتآكل وأداء قريب من 200°C، فإن PA6 شبه البلوري هو الخيار الأكثر ملاءمة.

الطرق المستخدمة لقياس التبلور في PA6

نظرًا لأن درجة التبلور في البولي أميد 6 تختلف باختلاف تاريخ المعالجة وتؤثر بشكل مباشر على الخصائص، فإن قياسها بدقة أمر مهم عمليًا. ويتم استخدام العديد من التقنيات التحليلية بشكل روتيني لهذا الغرض.

• قياس السعرات الحرارية بالمسح التفاضلي (DSC): الطريقة الأكثر شيوعا. تتم مقارنة حرارة الاندماج المقاسة أثناء ذوبان عينة PA6 بالحرارة النظرية للاندماج لـ PA6 البلوري بنسبة 100% (حوالي 241 جول/جم للشكل α). النسبة تعطي مؤشر التبلور. تنشأ المضاعفات لأن PA6 يمكن أن يخضع للتبلور البارد أو التحولات متعددة الأشكال أثناء مسح تسخين DSC، مما يتطلب تحليلًا دقيقًا.
• تشتت الأشعة السينية بزاوية واسعة (WAXS): يوفر معلومات هيكلية مباشرة حول المراحل البلورية الموجودة. تتوافق قمم الحيود الحادة مع الانعكاسات البلورية؛ وتتوافق الهالة العريضة مع المساهمة غير المتبلورة. يسمح دمج الكثافات النسبية بحساب مؤشر التبلور وتحديد محتوى الطور α مقابل γ.
• قياس الكثافة: نظرًا لأن PA6 البلوري وغير المتبلور لهما كثافات مختلفة بشكل كبير (1.24 جم/سم³ مقابل 1.08 جم/سم³)، فإن قياس كثافة العينة وتطبيق قاعدة الخلط ثنائية الطور يعطي تقديرًا للتبلور. يعد هذا أمرًا بسيطًا ولكنه أقل دقة من DSC أو WAXS.
• التحليل الطيفي FTIR: تسمح نطاقات امتصاص الأشعة تحت الحمراء المرتبطة بمراحل بلورية محددة بإجراء تحليل شبه كمي. بالنسبة لـ PA6، يتم استخدام نطاقات الامتصاص المميزة عند 974 سم⁻¹، و1030 سم⁻¹، و1073 سم⁻¹ للتمييز بين محتوى الطور البلوري α وγ وتحديد كميته.

كل تقنية لها نقاط قوتها وحدودها وافتراضاتها الخاصة. لمراقبة الجودة الروتينية، يتم استخدام DSC على نطاق واسع نظرًا لسرعته وإمكانية الوصول إليه. للحصول على توصيف هيكلي مفصل — خاصة عندما تكون النسب النسبية لمرحلتي α وγ مهمة — يوفر WAXS مع DSC الصورة الأكثر اكتمالاً.

الآثار العملية على التصميم والمعالجة واختيار المواد

بالنسبة للمهندسين ومختاري المواد، فإن فهم أن البولي أميد 6 شبه بلوري —بدلاً من مجرد تسميته "بلوري" أو "غير متبلور" — له عواقب مباشرة وملموسة على كيفية تصميم المكونات ومعالجتها واستخدامها.

أولاً، تستمر أجزاء PA6 في التبلور ببطء بعد خروجها من القالب. يؤدي هذا التبلور بعد القالب إلى حدوث تغييرات في الأبعاد —عادةً الانكماش — والتي يمكن أن تؤثر على ملاءمة الجزء ووظيفته. غالبًا ما تتطلب مكونات PA6 عالية الدقة بروتوكولات التلدين أو التكييف الخاضعة للرقابة لإكمال التبلور في بيئة خاضعة للرقابة قبل تجميعها. وبدون هذه الخطوة، يمكن أن يحدث انحراف الأبعاد أثناء الخدمة، خاصة في المئات القليلة الأولى من ساعات الاستخدام عند درجات حرارة مرتفعة.

ثانيًا، يعد تكييف الرطوبة لأجزاء PA6 ممارسة قياسية قبل اختبار الخواص الميكانيكية وقبل الاستخدام في العديد من التطبيقات. يتمتع PA6 الجاف المصبوب حديثًا بخصائص تختلف بشكل قابل للقياس عن PA6 المكيف بالرطوبة لأن الماء الممتص يلدن الطور غير المتبلور. عادةً ما تشير أوراق بيانات الخصائص المنشورة لدرجات PA6 إلى قيم لكل من الحالة الجافة كما تم تشكيلها (DAM) والحالة المكيفة بالرطوبة (عادةً تكييف الرطوبة النسبية بنسبة 50%) — ويمكن أن تكون الاختلافات كبيرة. تزداد قوة التأثير والاستطالة عند الكسر مع امتصاص الرطوبة، بينما تنخفض قوة الشد والصلابة والصلابة.

ثالثًا، يؤدي تعزيز الألياف الزجاجية إلى تغيير سلوك تبلور PA6. تعمل الألياف الزجاجية كمواقع نووية غير متجانسة تعمل على تسريع التبلور وتحويل درجة حرارة التبلور إلى قيم أعلى. تميل مصفوفة PA6 الناتجة في المركبات المملوءة بالزجاج إلى أن تكون أكثر تبلورًا وأكثر دقة في البنية من PA6 النقي في ظل ظروف تبريد مكافئة، مما يساهم في تحسين الصلابة والاستقرار الأبعادي لدرجات البولي أميد 6 المقواة بالزجاج.

رابعا، غالبا ما يعود الاختيار بين PA6 وPA66 لتطبيق معين إلى الاختلافات الدقيقة في بنيتهما شبه البلورية. يحقق PA66، ببنيته المتسلسلة الأكثر تناسقًا وميله الأقوى للتبلور، تبلورًا أعلى قليلاً وله نقطة انصهار أعلى بحوالي 40°C من PA6. وهذا يجعل PA66 أكثر ملاءمة للتطبيقات عند درجات حرارة تقترب من 200° درجة مئوية وما فوق. إن درجة حرارة المعالجة المنخفضة لـ PA6، والتشطيب السطحي الأفضل، وسهولة المعالجة الأكبر (ويرجع ذلك جزئيًا إلى انخفاض معدل التبلور والانكماش) تجعله مفضلاً للعديد من التطبيقات المصبوبة بالحقن الدقيق ولإنتاج الألياف.
